ePRONICS 高精度簡単プリント基板加工機 Aシリーズ

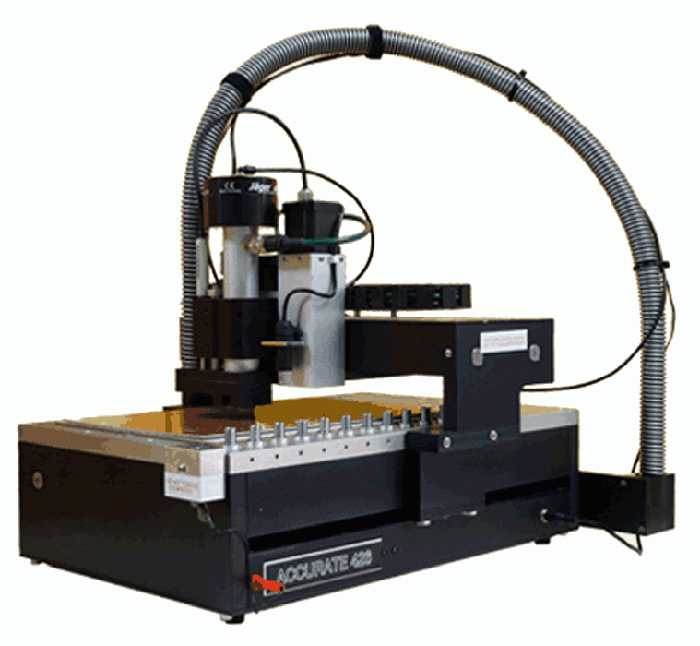

A4サイズ基板対応 小型基板加工機 A437R / A436R

 トップクラスの 精度・加工速度・耐久性 、簡単操作、幅広い活用性能を備え、薄板から厚銅ガラエポ/フェノール基板・テフロンなど高周波基板・フィルム配線板・セラミック基板など各種基板を加工できる、A4サイズ加工範囲のコンパクトな自動工具交換プリント基板加工機です。
おもな特長
  • 厚銅大電流基板、薄板厚基板や薄い金属箔フィルム配線板も加工が容易
  • 小さな設置面積コンパクトサイズでありながら、A4サイズの加工範囲
  • 工具は12本まで自動で交換することができます。
  • 180穴/分、230mm/秒 1G加速、移動速度150mm/秒のトップクラスの高速性能
  • 0.1μm分解能サーボ制御による、サブミクロン繰返し位置精度
  • 両面・多層板・基板追加工も置くだけ、カメラによる加工位置自動整合
  • 切削幅調整作業、試し切削が不要です。
  • 切削深さを加工中自動調整する、1μm分解能リニアエンコーダによるサーボ制御
  • 高品質加工ができ故障が少ない、ハイパワー高トルク三相スピンドルモーターを搭載
  • 頑丈な工具ホルダ・異常検知センサ装備の高信頼自動工具交換機能
  • 基材を移動させないで加工する、3軸サーボ制御ヘッド移動方式
  • 厚さ0.1mm以下の基板も加工できる、平坦で堅牢な固定加工テーブル
  • 加工データを簡単に作成する自動生成機能を付属
  • 加工基板最大長 1500mm
  • 素材厚33mmの治具加工可能
  • クリームはんだディスペンサ機能付属

仕様

高出力でMTBF(平均故障間隔)が長く故障が少ない、最高回転数10万回転300W出力と62,000回転170W出力のスピンドルモーターを選択できます。
タイプ A437R A436R
スピンドル
回転数
5000-10万回転
(100K/300W)
5000-62000回転
 (62K/170W)
加工範囲 (XxYxZ) 304x229x33 mm
最大加工基板サイズ 1500 x 229  mm
XY軸繰返し位置精度 ±0.5μm
切削深さZ軸制御 1μmリニアエンコーダ  NC制御
工具交換 自動 12本
穴あけ最高速度 180穴  /  分
最高移動速度 150 mm / 秒
切削深さ調整 自動
自動位置整合機能 付属 (カメラ)
簡単加工データ作成機能 付属
ディスペンサ機能 付属
加工テーブル 高剛性アルミ合金 16 mm厚 固定テーブル
大きさ (WxDxH) 508x432x305 mm
重さ 33 Kg
電源 100VAC, 50/60Hz 415W 100VAC, 50/60Hz 355W
  原産国:米国・日本
自動交換工具数:12本、穴径7種程度の標準的な基板試作にお勧めの自動工具交換機種です。

ご参考工具設置例
輪郭カッター x2(補充加工用工具+1)
エンドミル x2種(広範囲銅箔剥離用)
外形カッター x1(切断・窓抜用)
ドリル x7種(補充加工用工具セット可能)
