高精度簡単プリント基板加工機

小型簡単基板加工機 RAPIT



試作・開発・実習用 小型簡単基板加工機

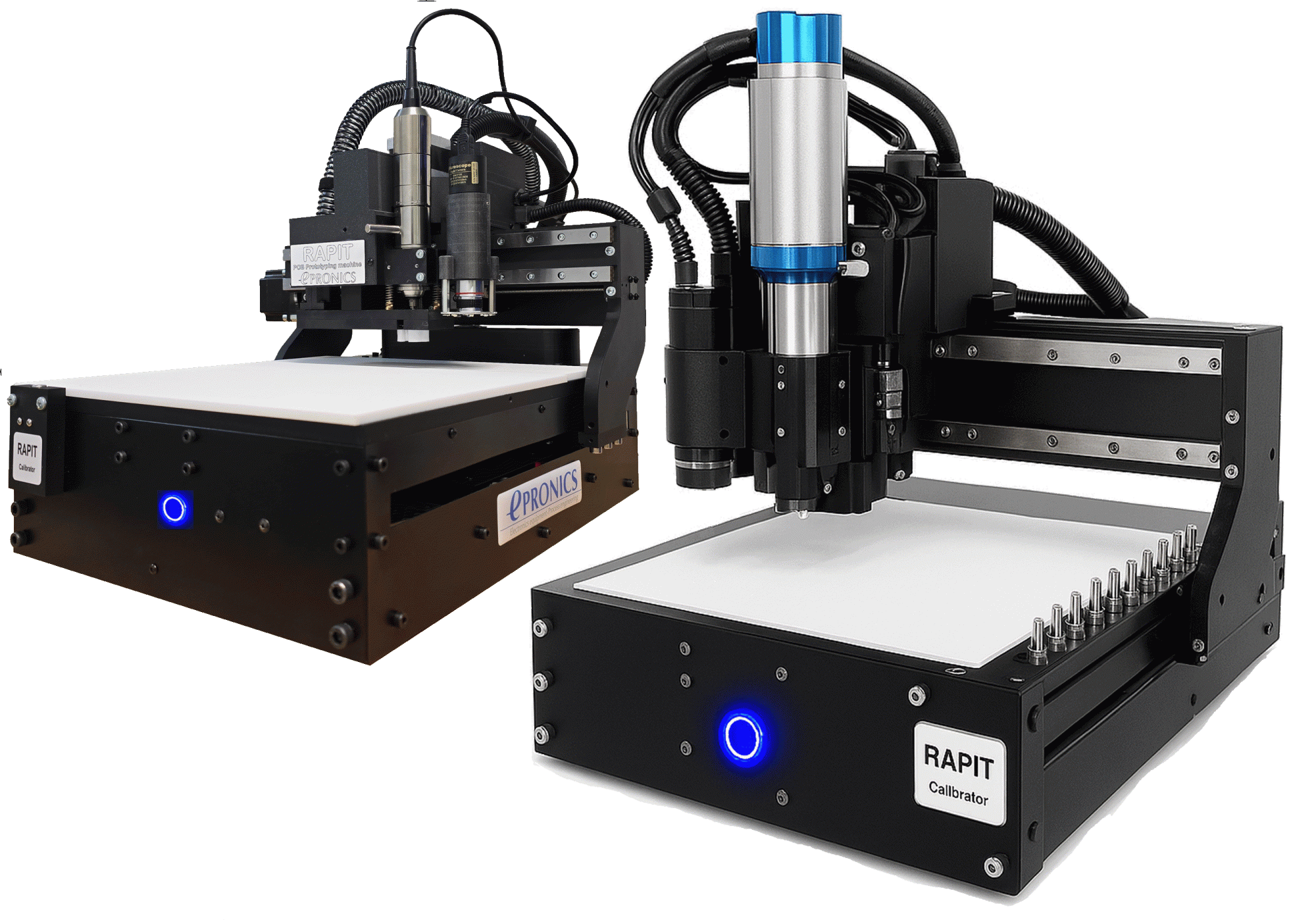

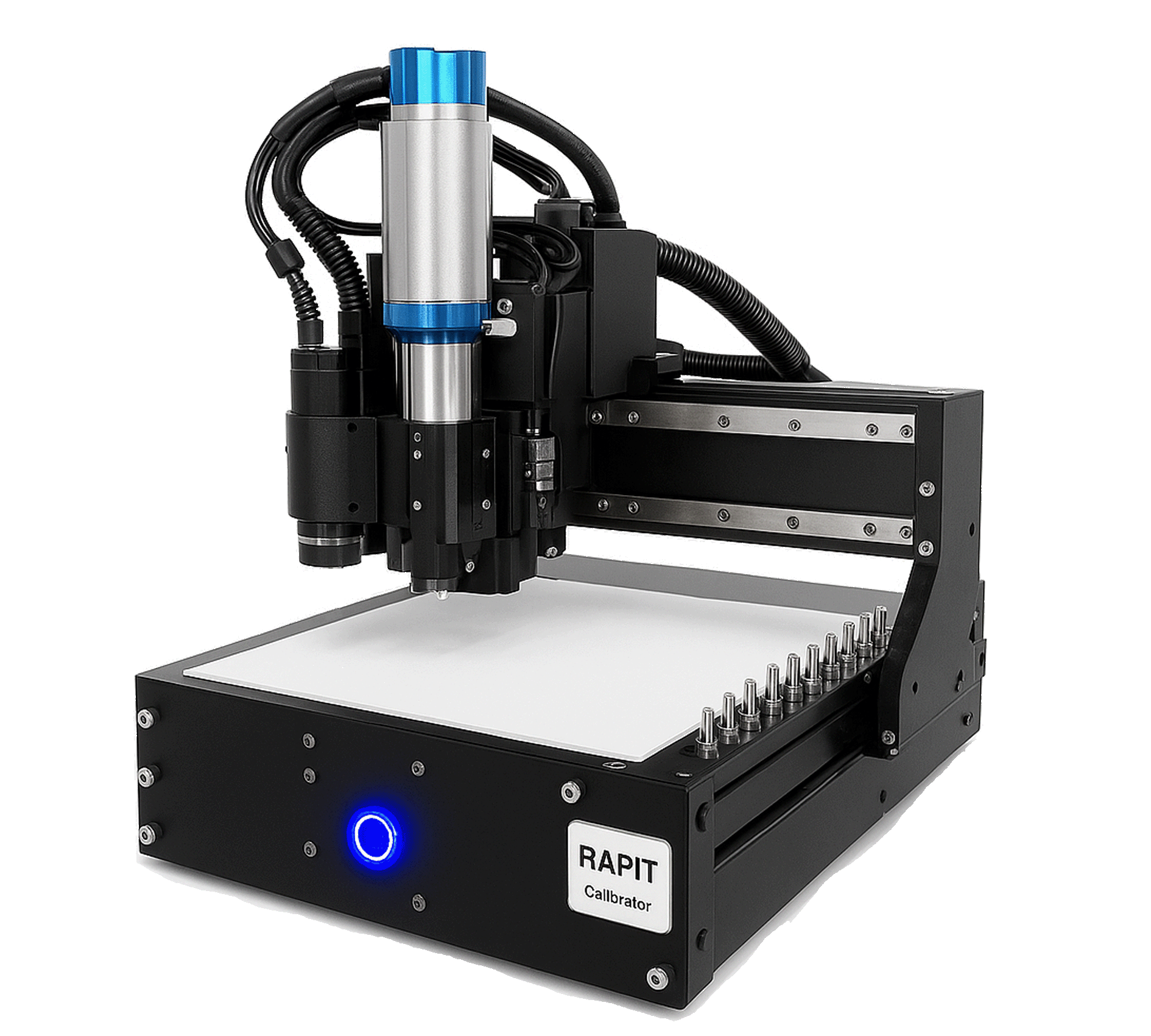

  自動工具交換機種 RAPIT AUTO

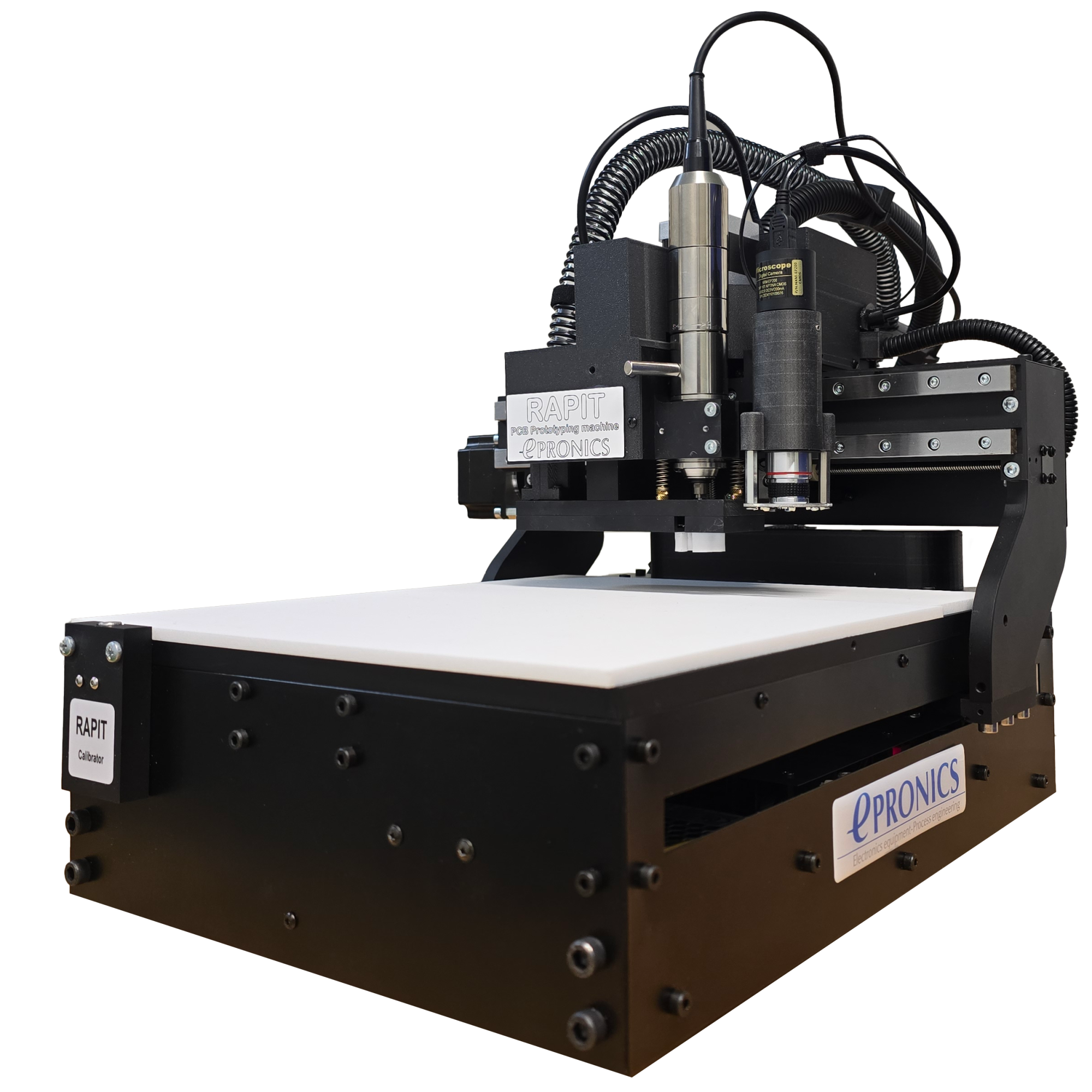

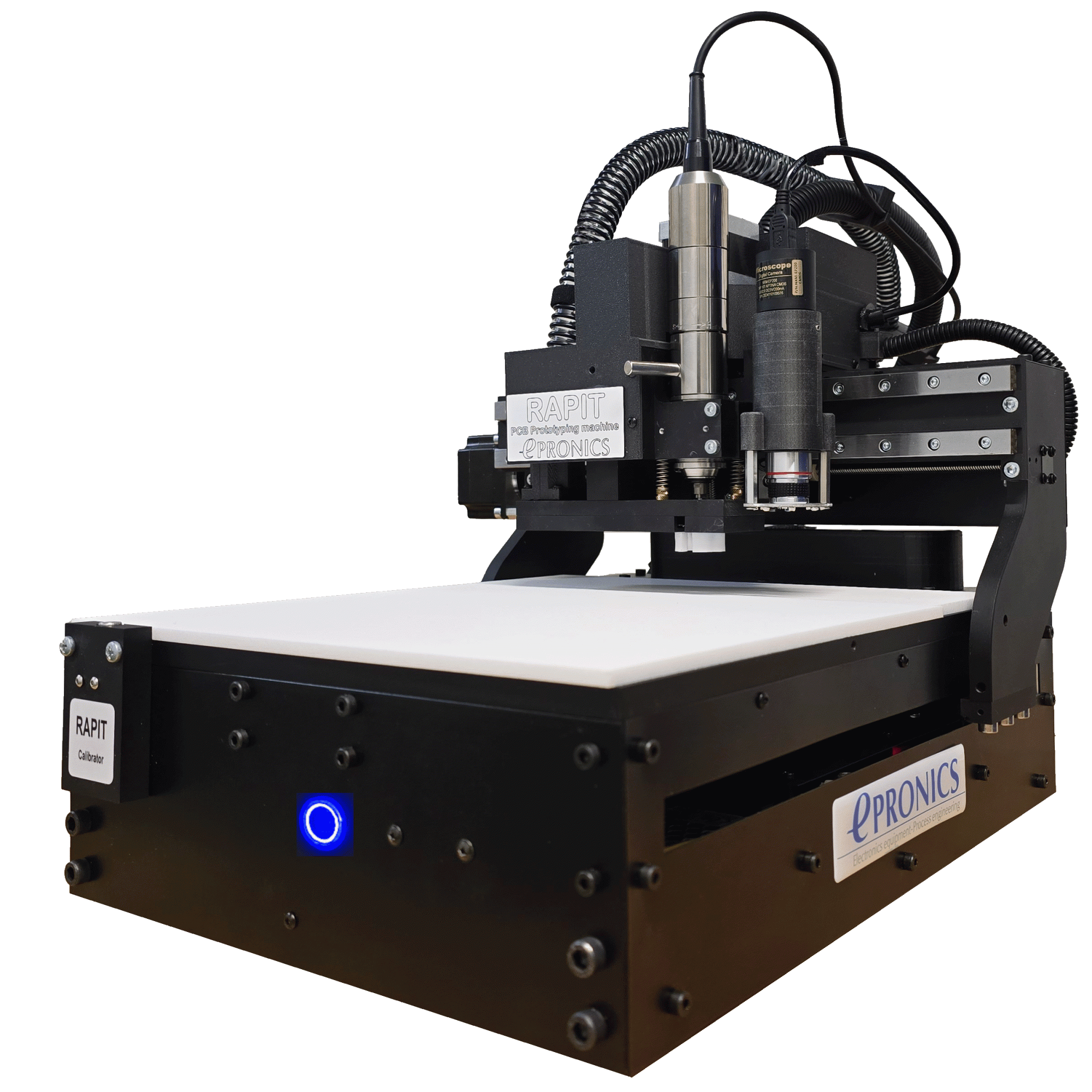

    ワンタッチ工具交換機種 RAPIT

 切削幅調整操作が不要な切削深さ自動調整・加工位置自動整合機能・自動工具交換機種/ワンタッチ工具交換機種備えた、簡単操作で不慣れな方も安定した加工ができる小型基板加工機です。
さらに、安全性配慮・操作環境向上・機能拡張を図れるオプションも用意しております。
 ☆ 切削深さ自動調整
 ☆ 高速 XYZ 3軸制御
 ☆ バキュームテーブル標準搭載
 ☆ 加工位置自動整合機能で、両面加工が簡単
 ☆ 簡単加工ができる工具交換

特長

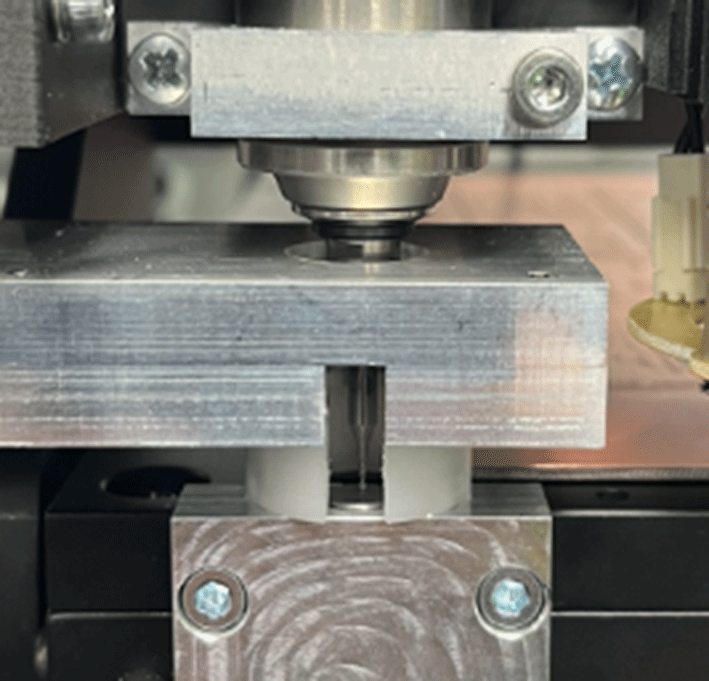

 試し切削測定・調整操作が不要です。工具種類ごとの加工深さ設定値を切削前の工具長さ自動測定で補正し、0.19 um分解能Z軸サーボ制御切削により、高精度に安定した加工深さで基板加工を行えます。

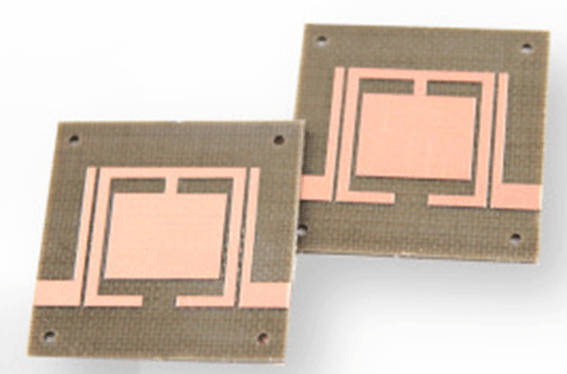

 最小パターン幅0.1mm・最小切削幅0.1mmの加工精度を、最高移動速度120 mm/秒で加工します。
バキュームテーブル標準装備
 基材を置くだけで、薄板もたわみなく加工できます。加工位置自動整合機能と合わせ、置くだけで高精度な両面基板を簡単に作製できます。
加工位置自動整合機能で、両面基板加工が簡単

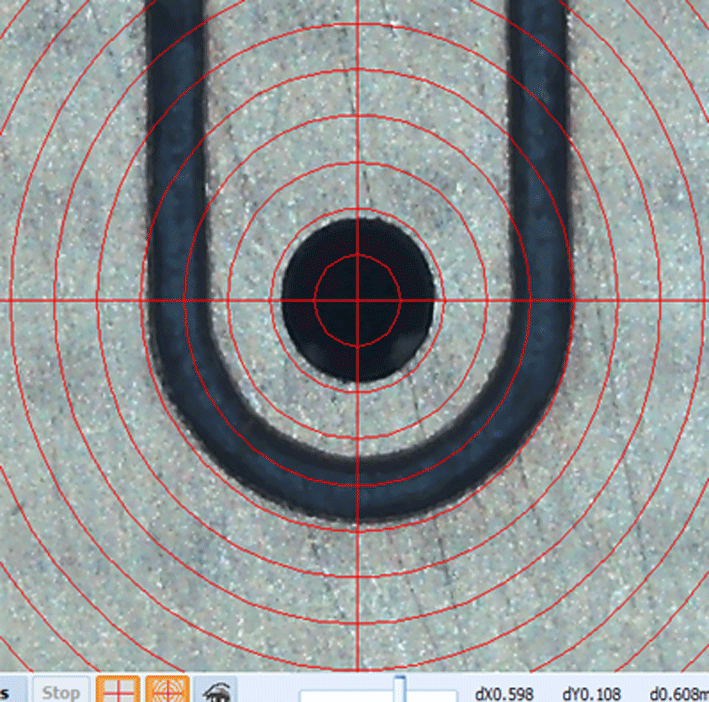

 裏面加工時、付属カメラ(Full HD 1.5μmピクセル)により表面加工で穴明けした任意の穴2ヶ所の絶対位置を抽出し、加工データの該当穴の位置が抽出した絶対位置になるように加工データをオフセット移動して、加工位置を自動で重ね合わせ加工できます。
◎ 簡単加工ができる工具交換

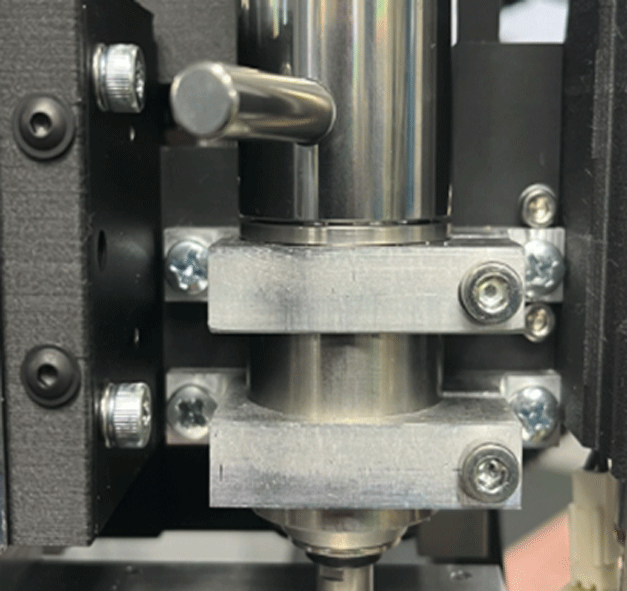

 ネジ締めによる工具固定でなくレバー操作による、アンテナ基板や片面基板に適する低価格のワンタッチ工具交換機種、複数種穴基板を効率的に作製できる自動工具交換機種を、ラインナップしました。
☆ オプション
 低騒音集塵機、扉開放停止機能付消音安全カバー、非常停止電源OFFSW、レイアウト作画ソフトなど、安全性配慮・操作環境向上・機能拡張を図れるオプションも用意しております。

仕様

機種  RAPIT AUTO   RAPIT
工具交換 自動交換 10種 ワンタッチ手動交換
最高スピンドル回転数 60000rpm
(オプション設定 65000rpm)
40,000 rpm
最大加工範囲 (XxYxZ) 310 x 235x40 mm 307 x 232x10 mm
切削深さ調整 自動
最小パターン幅/切削幅 0.1 mm/0.1 mm
制御軸 3軸 (XxYxZ)
分解能 0.19 um
最高移動速度 120 mm /秒
バキュームテーブル 標準装備
カメラ(自動位置整合他用) 付属(Full HD 1.5um ピクセル
切削時集塵機制御機能 付属(SSR)
動作三色灯表示機能 付属(R/G/B
消音安全カバー オプション(扉開放時加工停止機能付)
非常停止SW オプション
レイアウト作画ソフト オプション
ディスペンサ機能 オプション ×
大きさ (WxDxH) 455mmx410mmx300mm  450x370x300 mm
重さ 25 Kg 15 Kg
電源 100VAC, 50/60Hz200 W 100VAC, 50/60Hz150 W

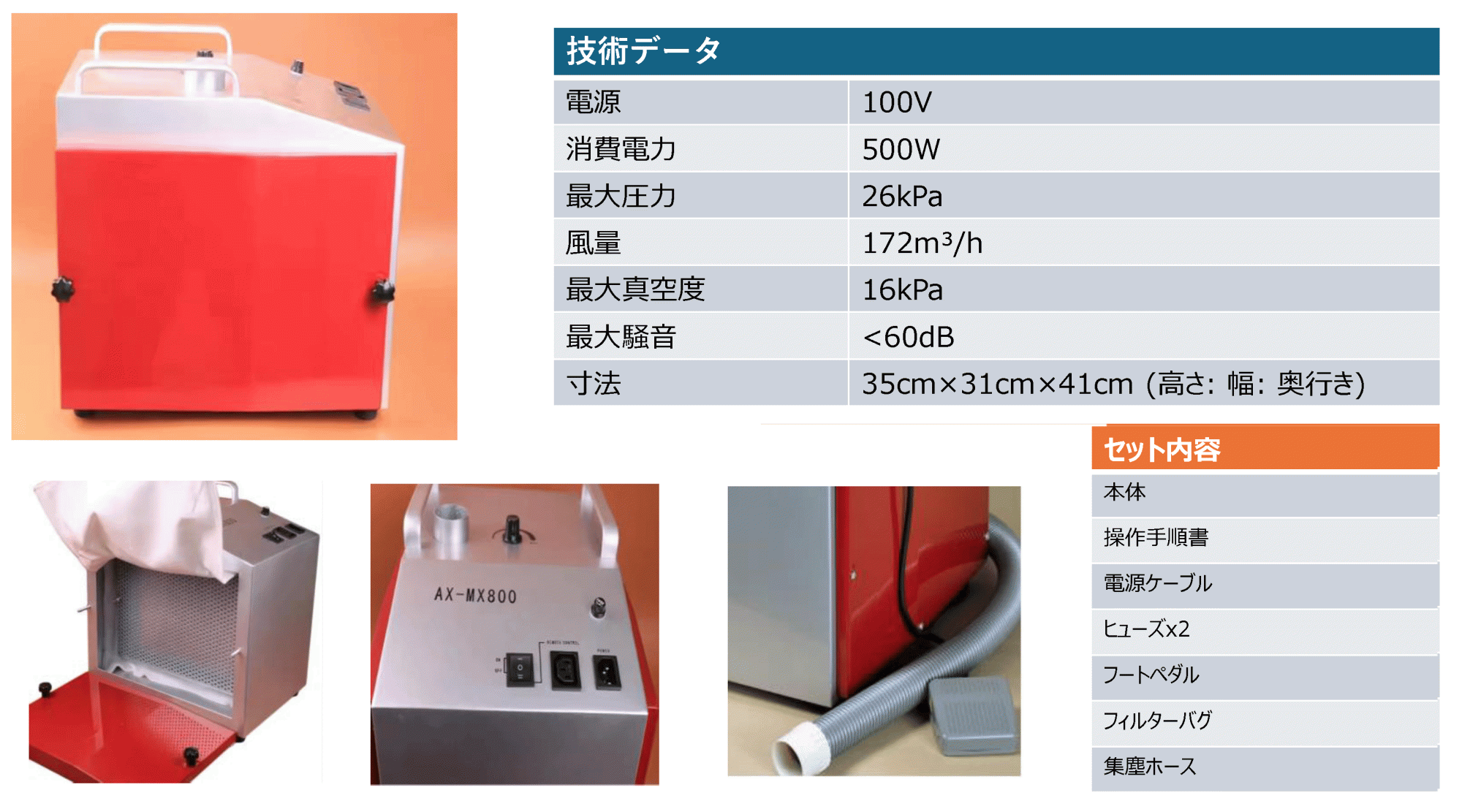

低騒音集塵機 AX-MX800

低騒音集塵機 AX-MX800
