インクジェット印刷　導電性インク回路

プリンテッドエレクトロニクス技術　極薄配線板作成

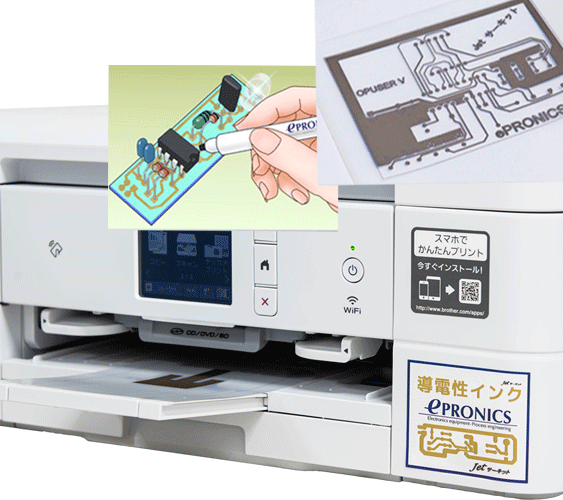

インクジェット印刷／ペン手描きの ダイレクト配線板作製

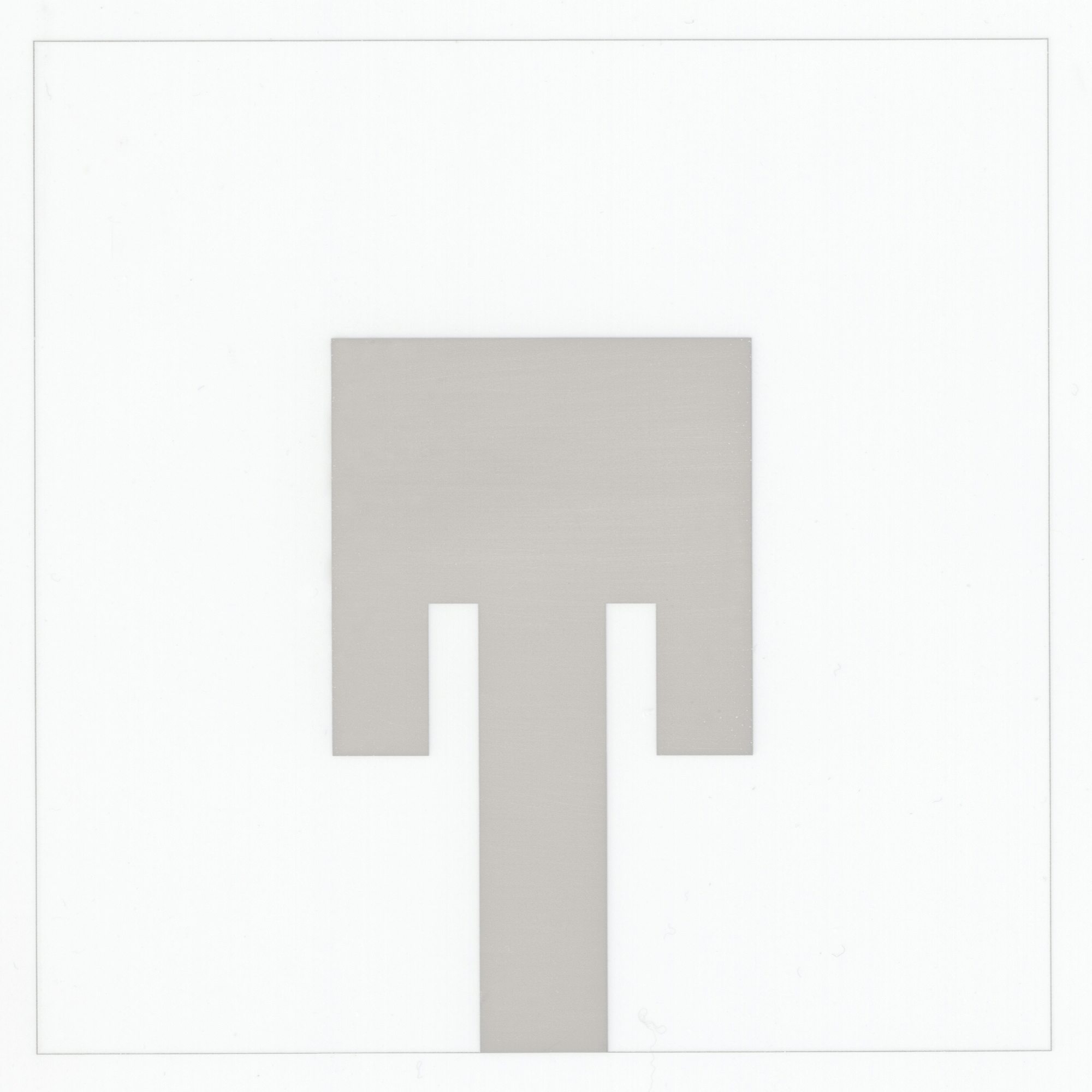

アンテナへの応用例 微細端面角度のパターンが可能 拡大して見る

特長

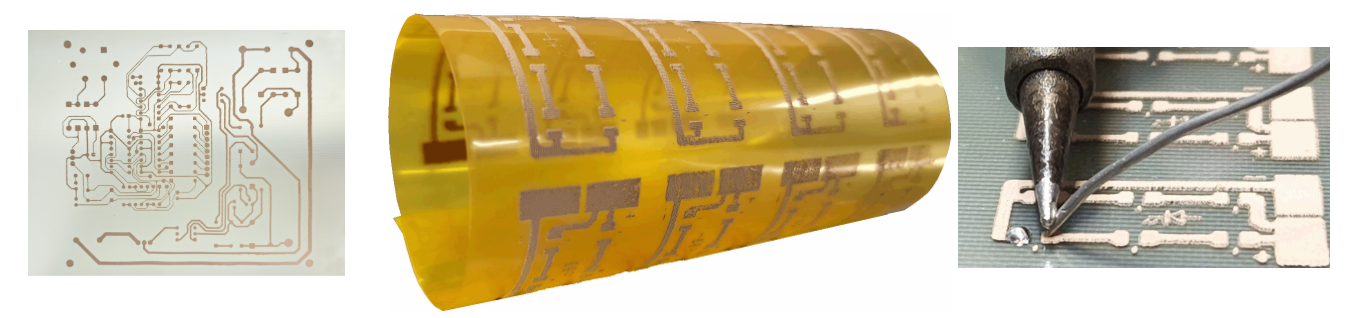

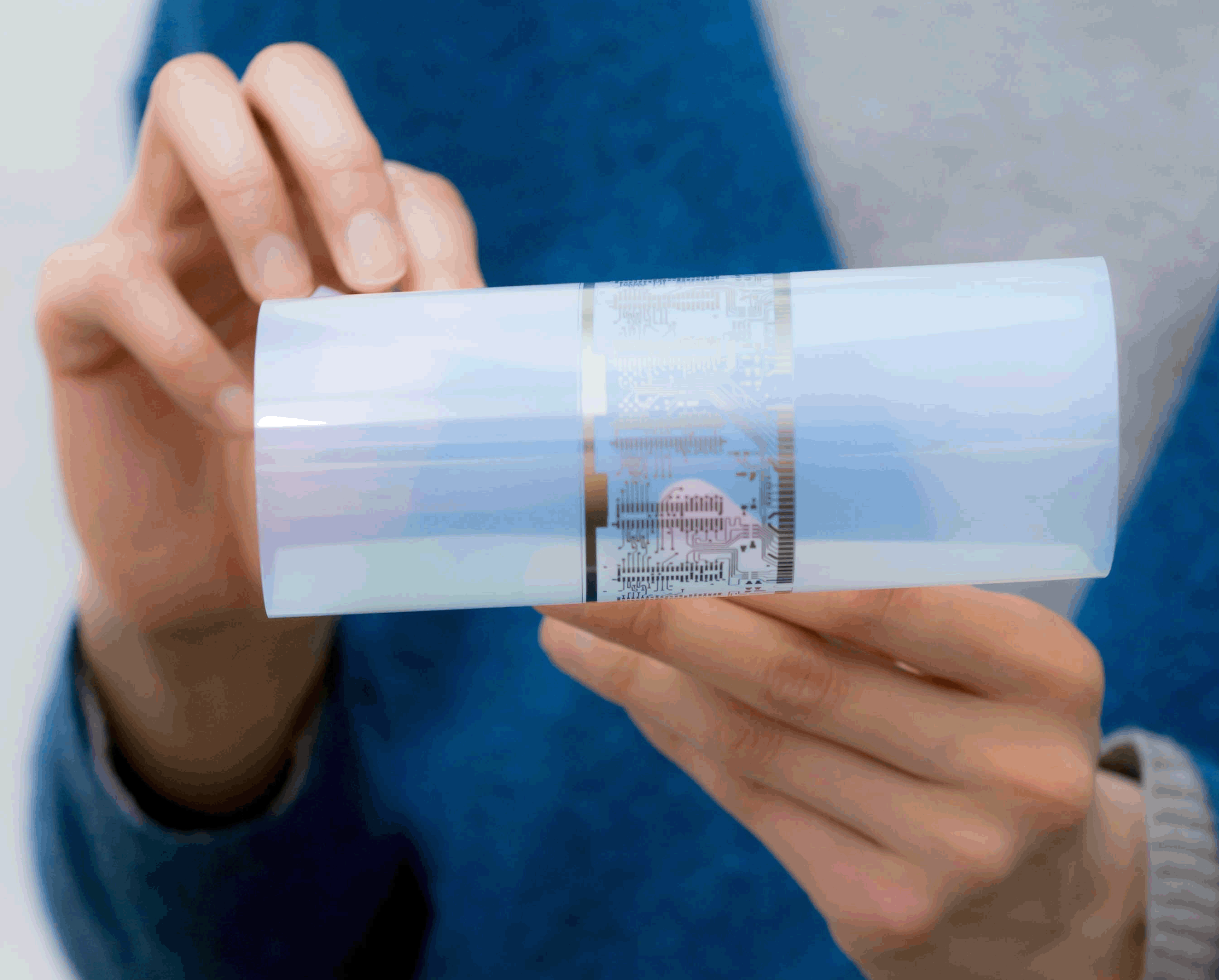

• 折り曲げ可能の極薄配線板を手軽に作製できます
• 専門知識不要のダイレクト配線板作製（インクジェット印刷／ペン手描きだけ、他工程無）です
• A4サイズ約２分の短時間で、インクジェット印刷できます
• 1本の配線ペンで、太線・中太線・細線を配線を描けます
• ガーバーデータ不要、手書きパターンやビットマップなど画像データも使用可能です
• 部品実装を容易にする記号やシルク文字を、インクジェット上書き印刷や、油性ペンで上書きできます
• はんだゴテ不要で、リード部品・SMT部品を実装できます
• 数分で、ＲＦタグやアンテナの試作も可能です
• 7セグメントＬＥＤ駆動も可能な配線電流容量があります
• 低初期費用・ 低作製コスト

 をご使用いただいた論文を、ご紹介致しております。こちらからご連絡願います。
回路基板設計ＣＡＤソフトとセットにし、総合的に電子回路を短時間に習得できる電子回路基板実習システムもご提案いたしております。

 導電性インク回路　技術データ

導電性インク	銀ナノ粒子
最小ライン＆スペース	0.2mm
導電性パターンの厚み	~300nm
許容最大電流（1mm幅幅のライン時）	300mA
抵抗　（1㎜幅ライン長さ１00ｍｍ時抵抗値）	25Ω
シート抵抗	0.25
誘電率	配線シート（PET）	配線紙
1GHz	3.0	3.5
2GHz	3.0	3.3
5.8GHz	3.0	3.1
10GHz	2.9	2.9
メディアの厚み	0.14mm	0.175mm
専用プリンタ　インクカートリッジの使用可能回数（印刷可能枚数）	A4サイズ約100枚
専用プリンタ　インクカートリッジの寿命 （プリンタノズル詰まり防止のため、1か月に一回印刷をお勧めします）	約６か月
専用プリンタ　インクジェットヘッドタイプ	ピエゾ

部品実装し、動作基板を組み立て

作成した回路配線板に、部品を実装し、動作基板が可能です。
リード部品実装キット、SMT部品実装キットなどをお使いいただけます。

短期間であれば、部品が動かないようにテープや接着糊で部品を固定し、配線ペンで接続部を接続し、その上からテープで固定することも可能です。

部品実装（SMT部品・リード部品）セットを使用し、ハンダごてなしで導電接着剤・インサートピンにより、簡単・低作製コスト・短時間・安全に、動作する配線基板を作製できます。
SMT部品のみの場合、シートのみでサポートボードとピンは不要です。

部品実装（SMT部品・リード部品）セットを使用し、ハンダごてなしで導電接着剤・インサートピンにより、簡単・低作製コスト・短時間・安全に、動作する配線基板を作製できます。


SMT部品のみの場合、シートのみでサポートボードとピンは不要です。 別売デイスペンサー　CMS-450を使用し、導電性接着剤の繊細な塗布ができます。





拡大して見る

配線原稿作成から、部品実装動作基板作製まで、合計作業時間　３０分以下   配線原稿　設計時間 設計CAD ＯＰＵＳＥＲ使用 約15分 A4配線基板　印刷時間  約2分 部品実装　組み立て時間 約12分   作成例 配線板サイズ：　85ｘ60 mm 部品点数：　22



自動配線・半自動配線・手動配線機能を備え、短時間に回路と配線を生成できる 低価格のシミュレータ付回路図基板設計CADソフト『OPUSER（オプサー） 』もご紹介しております。

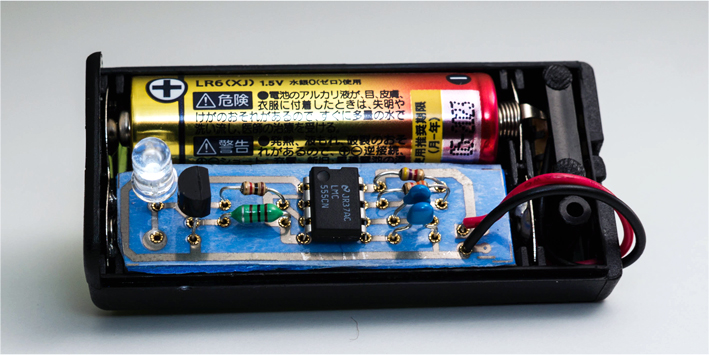

設計シミュレーション　配線板プリンタ印刷動画 例　1.5Ｖ昇圧LED点灯 回路組立
