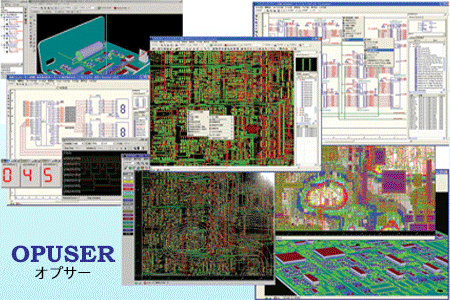

回路図設計基板設計シミュレータ付統合CAD OPUSER

『回路と基板』『回路』『基板』の設計を、シミュレーションで検証し、シームレスに高完成度設計ができる、シミュレータ付統合CAD『OPUSER』(オプサー）は、電子回路設計に必要なすべてを備えています。
アナログ回路・デジタル回路のシミュレーション動作確認・実装基板外観360度3Dイメージ確認を標準付属し、高い完成度で設計ができます。さらに、より信頼性を高める基板熱解析・電磁界解析を行える拡張パックも用意しています。
低価格永久ライセンスで、ネットリスト入出力不要の簡単操作・ピンコネクト数無制限・約3万部品ライブラリなど性能を、ネット接続不要オフライン環境で、シームレスに回路設計・基板設計を行える、クラス最高の充実機能を備えた回路図設計基板設計CADソフトです。

回路図設計エディタ詳細	基板レイアウト設計エディタ詳細	基板データ出力詳細
サポート資料ダウンロード	価格	カタログダウンロード

回路図設計基板設計ＣＡＤソフト OPUSER　ラインナップ

高完成度設計ができる、

フル機能パック

OPUSER V Plus+

回路シミュレータと熱解析/電磁界解析/信号劣化などの基板解析により、回路と基板の両方を動作検証・設計検証し、高い完成度で、電子回路設計・基板設計を行えるパッケージです。

基板の小型化を図れる、

拡張機能パック

OPUSER V Plus

Microコントローラキット・FPGA/ ASIC用VHDLコンパイラを付属。シミュレータで動作検証した設計回路を、自動配線/平行配線/インピーダンス設定配線など充実した付属配線ツールで効率的に基板設計し、小型化基板の熱解析もできるパッケージです。

確実動作設計が可能な、

標準機能パック

OPUSER V Basic

電子回路基板設計に必要なすべてを備え、動作検証可能な標準パッケージです。アナログ/デジタル混在シミュレータで動作波形/タイミングチャートなど回路動作検証を行い、充実した付属設計ツールを使い容易に電子回路基板設計ができます。

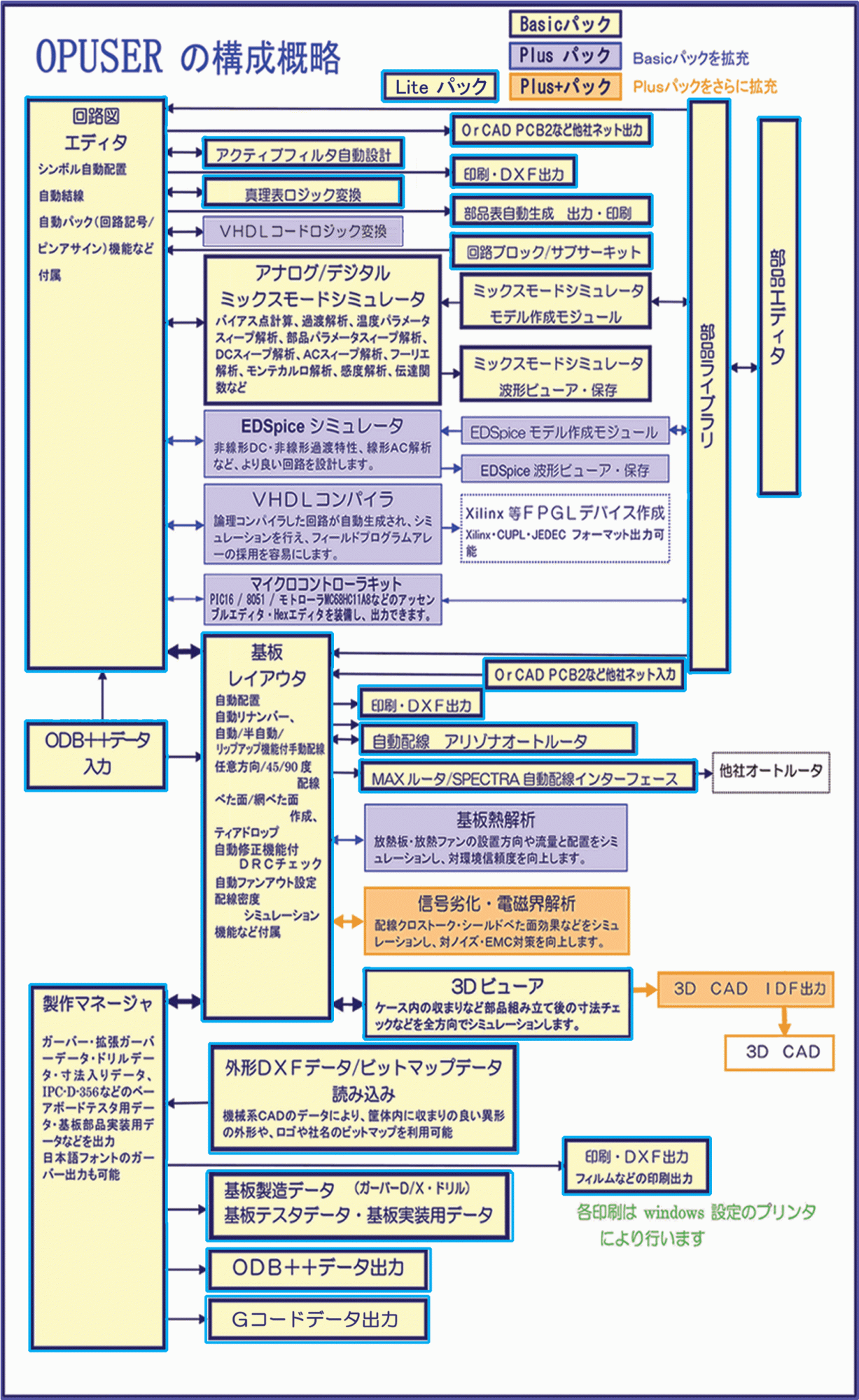

OPUSER （オプサー）は、

回路図設計
部品ライブラリ
アナログ/デジタル回路シミュレーション（Liteパックを除く）
波形ビューア（Liteパックを除く）
基板レイアウト設計
オートルータ
自動補正機能付きＤＲＣチェック
基板シミュレーション（Basic/Liteパックを除く）
ガーバーなど基板製造データ出力
ガーバービューアでの設計確認
ODB++入出力
基板3Dビューア

など、電子回路基板設計に必要なすべての機能を備えています。

特長

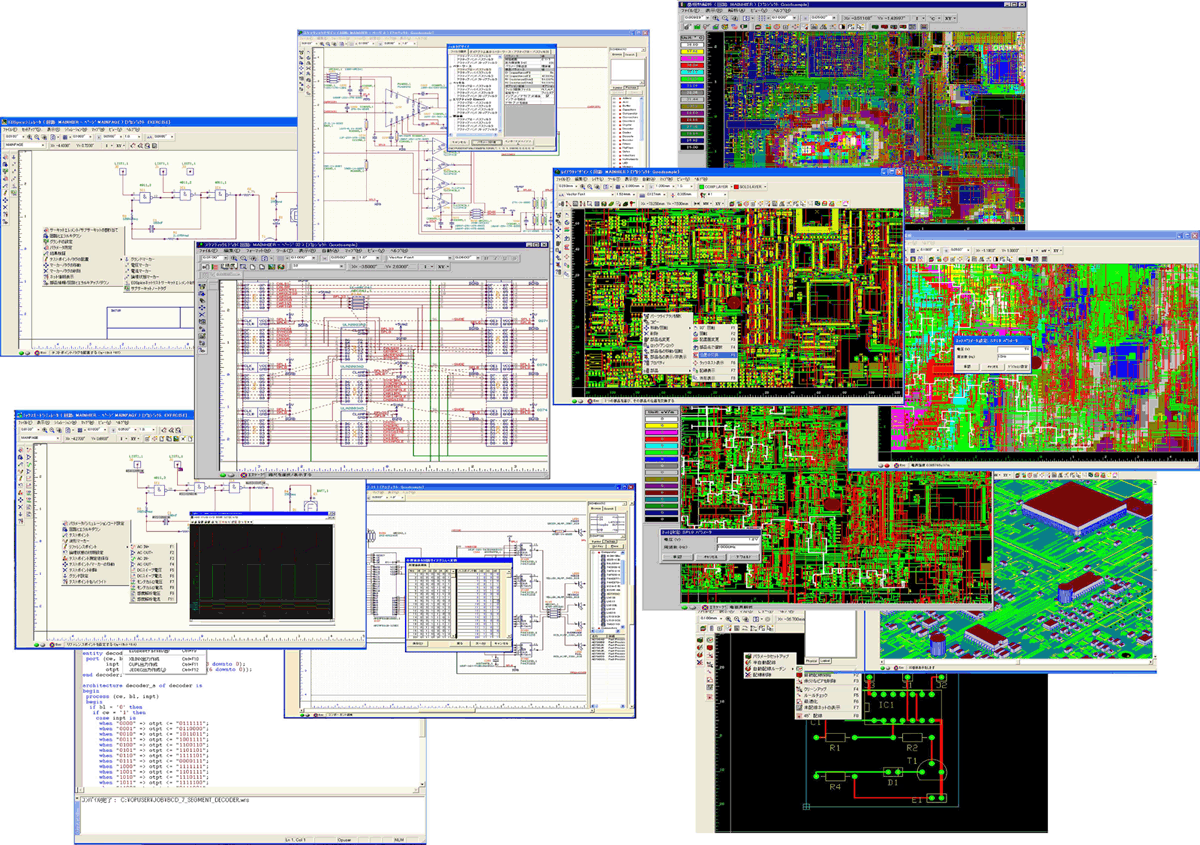

電子回路設計・基板設計に必要なすべての機能を備えています

回路設計・回路解析・基板設計・オートルータ・ＤＲＣチェック・基板解析・製造データ出力・部品ライブラリなど、電子回路設計に必要なすべての機能を備えています。使いやすさを容易にし、各機能を効率的にご使用いただける豊富なツールも付属しています。

回路図シミュレータ・基板シミュレータが付属し、高い完成度で設計できます

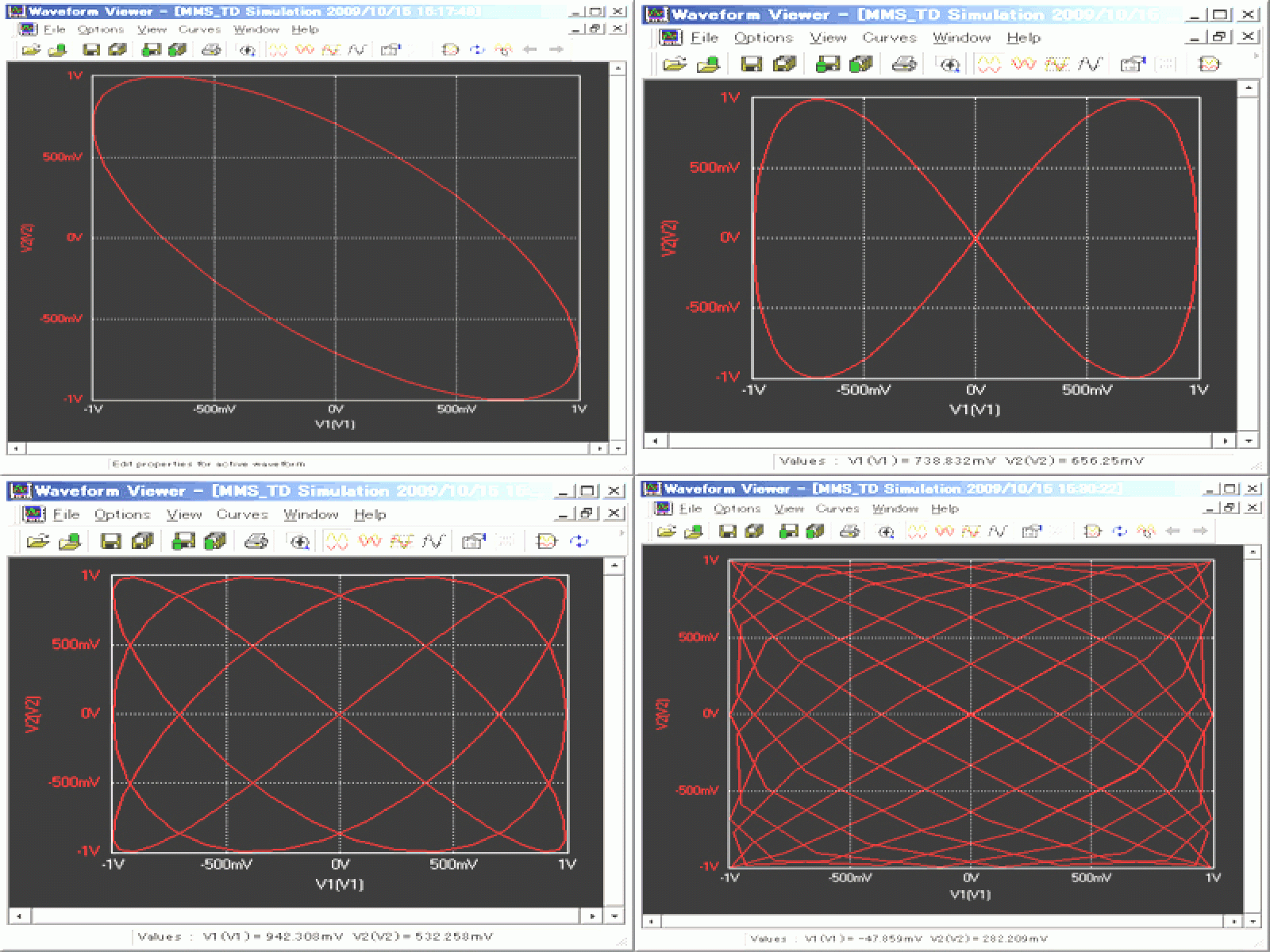

	回路図設計に、アナログデジタルミックスモードシミュレータが標準付属し回路動作を確認でき、周波数特性/過渡解析/モンテカルロ解析/フーリエ解析などを、波形で確認できます。定数を変えた振幅と位相の関係や回路応答の変化を、シミュレーションで可視化でき、回路の理解が容易です。さらに、より詳細なアナログ回路解析もSPICE互換EDSpice（Basicパック以外に装備）で行えます。ミックスモードシミュレータ　拡大基板設計には、自動配線補正付DRCチェック・配線密度分析・3Dビューアが標準付属しています。さらに、基板熱解析（Basicパック以外に装備）、電磁界解析／信号劣化解析（Plus+パックに装備）などで、信頼度の高い設計を実現できます。

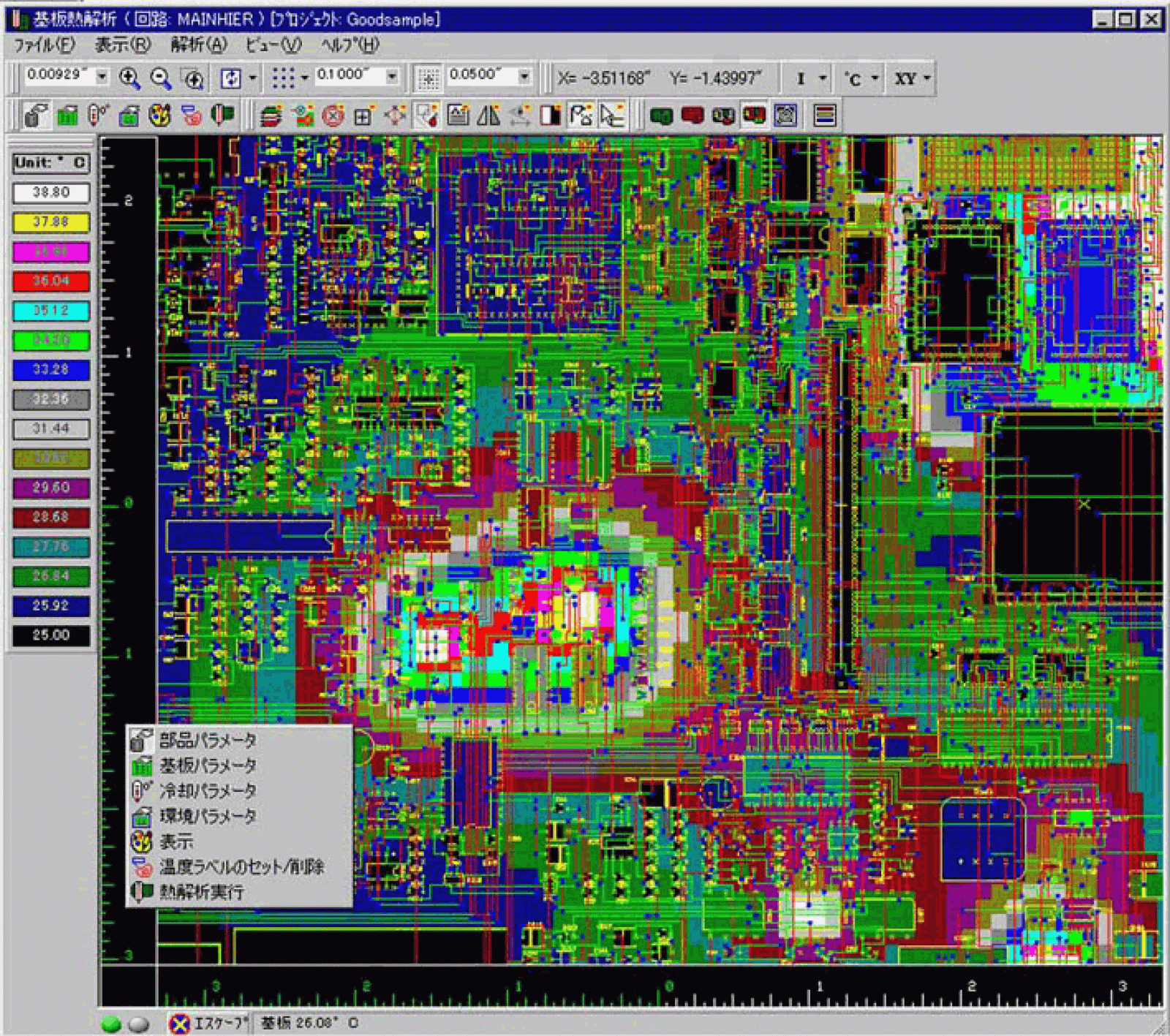

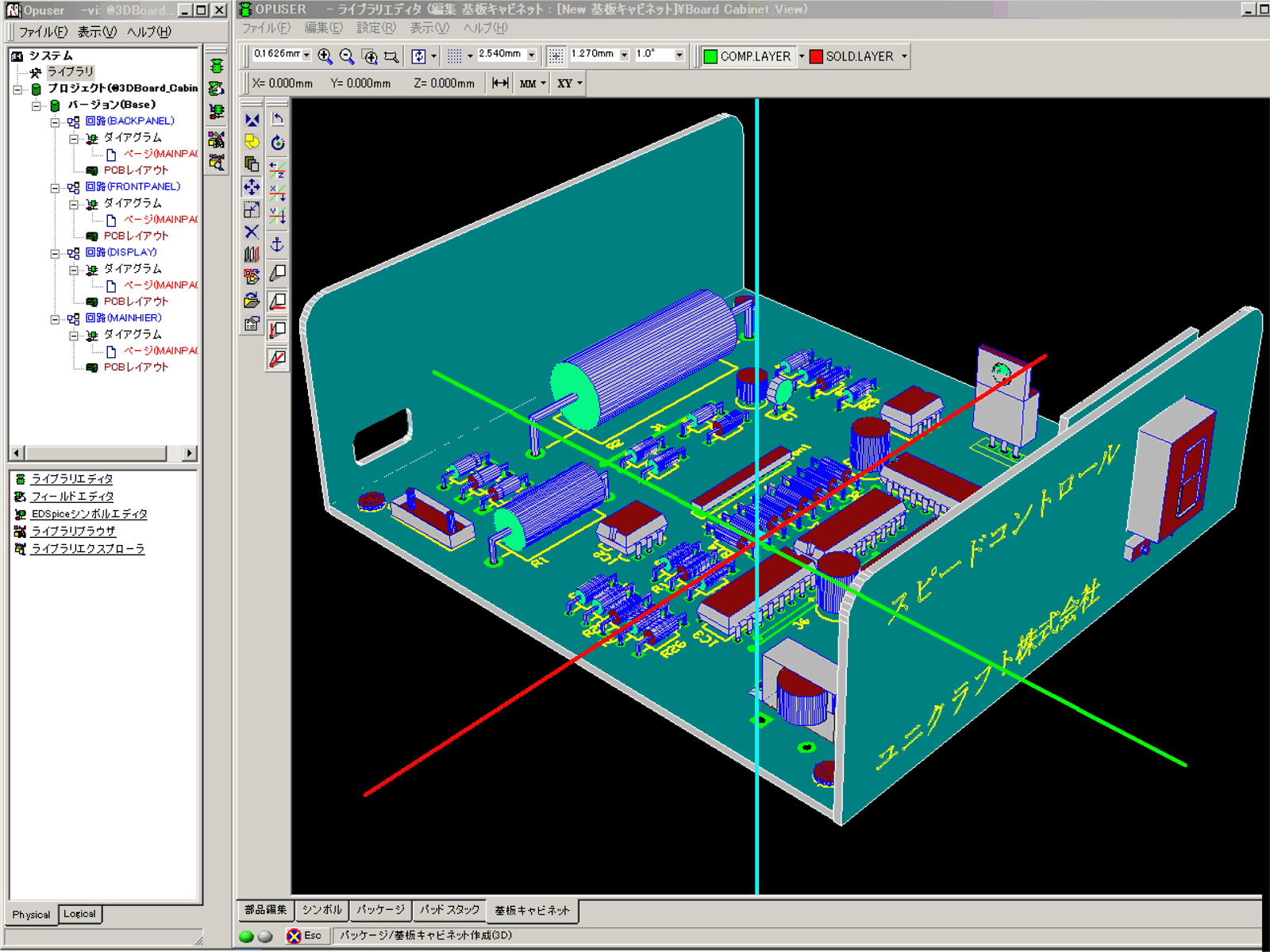

	基板熱解析　拡大	3Dビューア　拡大

回路設計と基板設計間のネットリスト入出力不要で、設計ミスがありません

リアルタイム双方向アノテーションを採用し、面倒なネットリスト出力や読み込みが不要です。回路図で部品の追加変更を行った場合、リアルタイムでレイアウトに自動追加されます。レイアウトで配線接続を変更した場合、回路図も自動変更され、設計ミスがありません。

充実した設計補助ツールにより、効率的に短時間の設計が可能です

自動結線ツールなどのほか、設計補助ツールにより、確実な回路を少ない設計作業で行えます。
回路設計補助ツールとして、

複数スィッチ入力条件で目的出力のロジックを自動生成する真理表からのロジック回路生成
ローパスや帯域除去などの種類とバターワースなど特性と定数設定だけのフィルタ回路自動生成

などの機能ツールが標準付属しています。さらに、VHDLコンパイラ/ロジック変換（Basicパック以外に装備）も可能です。

基板設計補助ツールとして、

オートルータや半自動配線
高周波や高密度基板の配線も容易に行えるインピーダンス計算付配線

などの機能ツールが付属しています。

日本語基板配置やODB++入出力など、機能が充実しています

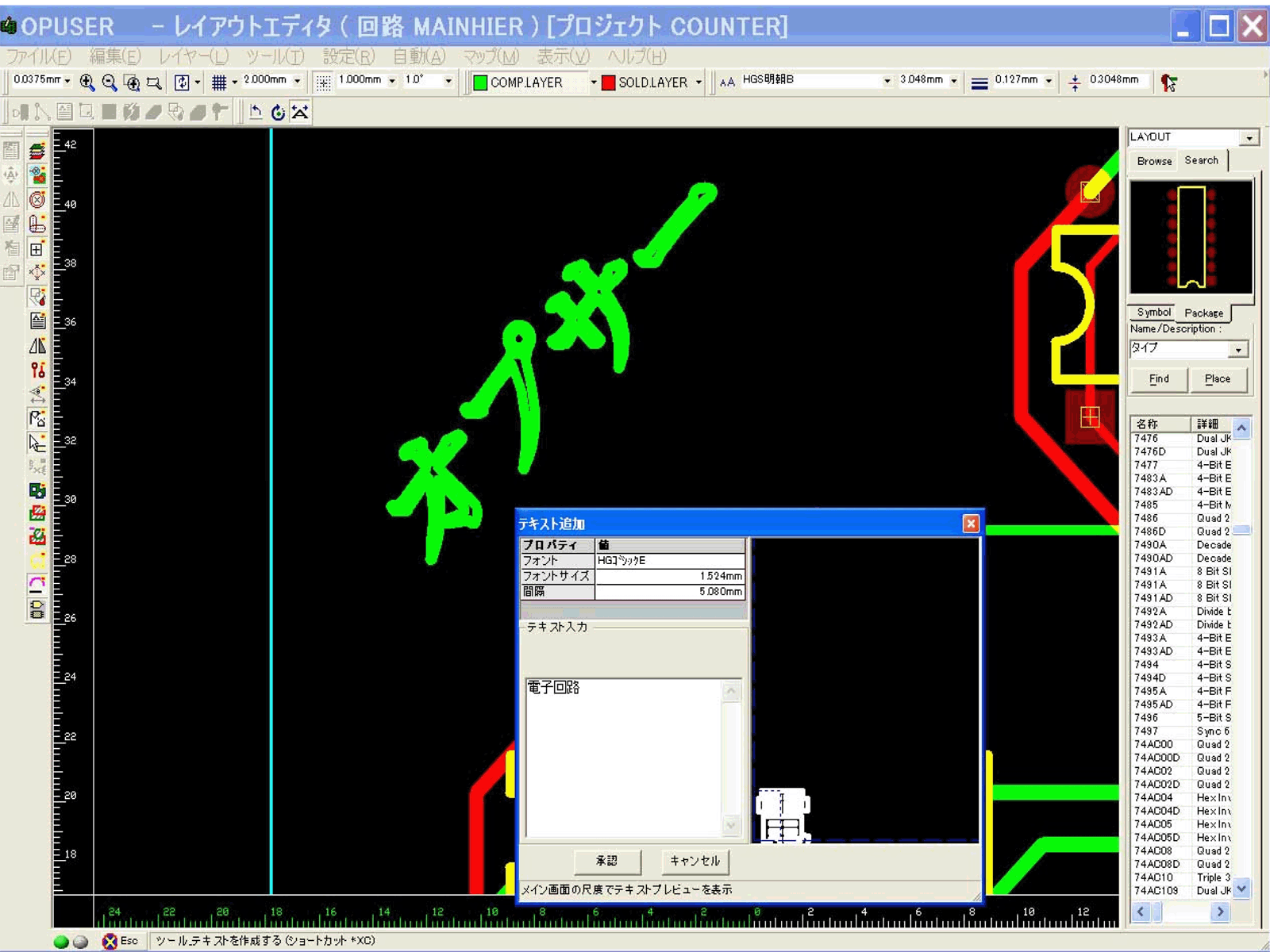

標準的なガーバーD/ガーバーX・ドリルデータの出力のみでなく、先進のODB++データ入出力を備えています。変形基板やフレキ基板の設計が容易な DXF基板外形入力機能があります。日本語を含む社名などのテキストやロゴなどのビットマップイメージを配置し出力できます。
他社ネットリスト入出力、Spiceネットリスト入力など、いろいろな設計要求に対応しています。

使いやすさ豊富な機能の本格CADで、ビギナーからプロまでご使用いただけます

豊富な機能に加え、回路図エディタ・レイアウタの同時起動、ネットリスト出入力操作不要、無段階拡大縮小表示、各機能のダイレクトにアクセスなど使いやすい操作です。
ネット数・コネクト数無制限、最大81×81cm×最高99シートの回路図設計、最大81×81Cm×最高32層の基板レイアウト設計ができる本格的CADです。
動画を参照しながら自習でき、ビギナーの方も容易操作で本格的CAD設計が可能です。

ネット接続不要オフラインで、付属操作動画を参照しながら設計できます

PCをネットに接続しないオフラインで、付属MPG4動画を参照しながら、操作設計できます。

永久ライセンスです

導入時のライセンス形態を、都度の費用や保守契約費用なしで、使い続けられます。

約３万部品のライブラリが付属しています

OPUSERには約3万部品の部品ライブラリを付属しています。部品作成機能も付属、ライブラリー内の類似部品をコピーし変更登録による作成も可能です。

情報漏洩を防ぐパスワード設定が可能です

設計プロジェクトごとに設定可能なパスワードとインターネット接続不要な使用環境は、プロフェショナルな機密保持も可能です。

Windows® 10・11 （64bit）に対応し、快適な環境で操作できます

Microsoft Windows®11,10（32bit／64bit）、Microsoft Windows®8（32bit／64bit）、Windows®7（32bit／64bit）の各OSに対応しています。

特別価格　アカデミック版もございます。

アカデミック版は、多数の技術専門校・訓練校・工業高校・大学で、プリント基板加工機や配線板インクジェット印刷作製セットとご一緒に、お使いいただいております。総合的に電子回路を習得できる、基板作製と組み合わせた電子回路基板実習システムもご用意しております。

設計しながら、オフラインで常時閲覧できる、操作動画・操作ヒント資料が付属しています

すぐに使える「シミュレーションQuick　Start　ガイド」をダウンロードできます
	掲載実習テーマ
	オームの法則、分圧回路と DC スイープ解析、トランジスタの３つの端子(E,C,B)依存の確認と消費電力、コンデンサの充電、周波数特性の確認、オペアンプ非反転増幅回路、低周波数増幅回路、論理回路シミュレーション、デジタルシミュレーション、PCB 設計・ガーバーエクスポート・部品表作成

製品機能比較

機能　／　製品パッケージ種類			OPUSER Plus+	OPUSER Plus	OPUSER Basic
回路設計	リップアップ機能付自動結線		◎	◎	◎
	自動シンボル配置		◎	◎	◎
	回路記号/ピン番号自動割付		◎	◎	◎
	シンボルコネクト重ね合わせ回路図自動結線		◎	◎	◎
	サブサーキット登録利用		◎	◎	◎
	シンボル参照設計		◎	◎	◎
	真理表ロジック変換		◎	◎	◎
	VHDLコード変換		◎	◎
	能動フィルタ自動設計		◎	◎	◎
	日本語入力配置		◎	◎	◎
	回路レイアウト配線リアルタイム双方向ブロックコピー貼付		◎	◎	◎
	ブロック編集		◎	◎	◎
	モジュール独立タイプアンドゥ/リドゥ		◎	◎	◎
	デュアルモードコピー＆ペースト		◎	◎	◎
	階層設計対応ページビューア		◎	◎	◎
	DXF出力		◎	◎	◎
	部品リスト出力		◎	◎	◎
VHDLコンパイラ			◎	◎
マイクロコントローラキット			◎	◎
回路解析	過渡解析		◎	◎	◎
	ＡＣスイープ解析		◎	◎	◎
	ＤＣスイープ解析		◎	◎	◎
	モンテカルロ解析		◎	◎	◎
	フーリエ解析		◎	◎	◎
	バイアス点解析		◎	◎	◎
	パラメータ解析		◎	◎	◎
	感度解析		◎	◎	◎
	表示部品シミュレーション		◎	◎	◎
	EDSpiceシミュレータ		◎	◎
基板設計	部品自動配置		◎	◎	◎
	マニュアル配線		◎	◎	◎
	リップアップ機能付半自動配線		◎	◎	◎
	リップアップ機能付自動配線		◎	◎	◎
	自動束平行配線		◎	◎	◎
	配線長/幅指定配線		◎	◎	◎
	インピーダンス計算機能付配線		◎	◎	◎
	自動円弧スムース化配線		◎	◎	◎
	指定ギャップ自動配線修正		◎	◎	◎
	ティアドロップ自動生成		◎	◎	◎
	自動ベタ生成		◎	◎	◎
	ベタ面接続チェック		◎	◎	◎
	不要ベタ自動除去		◎	◎	◎
	外形DXF入力		◎	◎	◎
	日本語レイアウト配置		◎	◎	◎
	ビットマップデータ配置		◎	◎	◎
	穴レイアウト表示		◎	◎	◎
	自動配線補正付DRCチェック		◎	◎	◎
	回路レイアウト配線リアルタイム双方向ブロックコピー貼付		◎	◎	◎
	ブロック編集		◎	◎	◎
	モジュール独立タイプアンドゥ/リドゥ		◎	◎	◎
	デュアルモードコピー＆ペースト		◎	◎	◎
	DXF出力		◎	◎	◎
	ビットマップ出力		◎	◎	◎
基板解析	配線密度解析		◎	◎	◎
	ファンアウト解析		◎	◎	◎
	3D基板ビューア		◎	◎	◎
	3Dトレースビューア		◎	◎	◎
	基板熱解析		◎	◎
	電磁界解析		◎
基板データ出力	ガーバーX出力		◎	◎	◎
	ガーバーD出力		◎	◎	◎
	ドリルデータ出力		◎	◎	◎
	Gコード出力		◎	◎	◎
	ODB++データ出力		◎	◎	◎
	ビットマップ出力		◎	◎	◎
	基板実装データ出力		◎	◎	◎
	ベアボードテスタデータ出力		◎	◎	◎
ビューア	ガーバービューア		◎	◎	◎
	ドリルデータビューア		◎	◎	◎
	HPGLデータビューア		◎	◎	◎
	設計ビューア		◎	◎
ユーティリティ		ODB++ジョブデータ入力	◎	◎	◎
ユーティリティ		他社ネットリスト入出力	◎	◎	◎
部品ライブラリ		日本製部品を含む約30,000部品付属	◎	◎	◎
マイクロコントローラ部品セット			◎	◎
部品管理	部品エディタ		◎	◎	◎
	シンボルエディタ		◎	◎	◎
	パッドスタックエディタ		◎	◎	◎
	マテリアルエディタ		◎	◎	◎
	3Dエレメントエディタ		◎	◎	◎

製品種類

ライセンス形態	特長	製品パッケージ　種類
NC版	30,000円からの低価格。アップグレード更新・延長保守を省き、お手軽な価格を実現しました。特に、すでに回路基板設計のご経験や知識をお持ちの方にお勧めです。メールによるサポート	NC Plus+パック	NC Plusパック	NCBasicパック
Biz版	複数ユーザのご使用を、低コストに実現します。 Basic/Plus/Plus+の各機能パッケージごとに、1・3・5・10ユーザー用の複数ユーザーパックを設定しました。 Biz Basic 10ユーザパックは、1ライセンスあたり ¥45,600の低価格です。メールによるサポート保守契約の延長上位パックや Pro版へのアップグレードも可能	Biz Plus+ 1ユーザパック Biz Plus+ 3ユーザパック Biz Plus+ 5ユーザパック Biz Plus+ 10ユーザパック	Biz Plus 1ユーザパック Biz Plus 3ユーザパック Biz Plus 5ユーザパック Biz Plus 10ユーザパック	Biz Basic 1ユーザパック Biz Basic 3ユーザパック Biz Basic 5ユーザパック Biz Basic 10ユーザパック
Pro版	安心のフルサポート。電話・メールによるサポート保守契約の延長上位パックへのアップグレードも可能	Pro Plus+パック	Pro Plusパック	Pro Basicパック
アカデミック版	教育研究機関のユーザ様専用に、特別価格で設定しました。メロディ基板・LED点滅基板などの、回路設計から基板設計・基板作製までの実習説明ファイル（編集可能）を付属メールによるサポートくわしくは、お問い合わせ願います。	アカデミック Plus+パック	アカデミック Plusパック	アカデミック Basicパック
アカデミック版		複数ユーザのご使用に、各パック特別低価格の設定がございます。

機能仕様

OPUSERの豊富な機能

回路レイアウトリアルタイム双方向ブロックコピー貼付
シンボルコネクト重ね合わせ回路自動結線
リップアップ機能付回路図結線
独立タイプ波形/ロジックビューア
シミュレータのリアルタイムリンク
自動/半自動/マニュアル　レイアウト配線
ティアドロップ自動生成回路
日本語やロゴマークの基板への配置
自動配線補正付DRCチェック
ベタ面自動配置
複数ネット自動平行配線
自動スムース円弧化配線
部分テーパー配線
配線長/幅指定配線生成
インピーダンス指定配線
基板外形DXFデータ利用

仕様

部品ネット数　ネット数・コネクト数無制限
回路図　最大81×81cm×最高99シート／プロジェクト
レイアウト最大81×81Cm×最高32層／プロジェクト
最高プロジェクト数　ＰＣ記憶装置に依存

推奨PC環境

対応OS：Windows®11,10,8,7（32bit／64bit）,Microsoft Windows®XP（32bit）
RAM（512MB 以上推奨）
ハードディスク（384MB以上空きスペース推奨）
CD-ROMドライブ
USBポート（ライセンス登録時）
マウス（スクロール・3ボタンマウス推奨）
モニタ（SVGA以上推奨）

価格

充実した機能、低価格のNC版

パッケージ名	本体価格	税込価格
NC Plus+ USB	¥160,000	¥176,000
NC Plus USB	¥120,000	¥132,000
NC Basic USB	¥50,000	¥55,000

Biz版
お得なマルチユーザ価格あり
USBメモリによるライセンス供給のみ

パッケージ名	ライセンス数	本体価格	税込価格	【参考】税別ライセンス単価
Biz Plus+　1ユーザパック	1	¥298,000	¥327,800	¥298,000
Biz Plus+　3ユーザパック	3	¥714,000	¥785,400	¥238,000
Biz Plus+　5ユーザパック	5	¥1,115,000	¥1,226,500	¥223,000
Biz Plus+　10ユーザパック	10	¥1,930,000	¥2,123,000	¥193,000
Biz Plus　1ユーザパック	1	¥186,000	¥204,600	¥186,000
Biz Plus　3ユーザパック	3	¥444,000	¥488,400	¥148,000
Biz Plus　5ユーザパック	5	¥695,000	¥764,500	¥139,000
Biz Plus　10ユーザパック	10	¥1,200,000	¥1,320,000	¥120,000
Biz Basic　1ユーザパック	1	¥95,000	¥104,500	¥95,000
Biz Basic　3ユーザパック	3	¥228,000	¥250,800	¥76,000
Biz Basic　5ユーザパック	5	¥355,000	¥390,500	¥71,000
Biz Basic　10ユーザパック	10	¥610,000	¥671,000	¥61,000

Pro版
USBメモリによるライセンス供給のみ

パッケージ名	本体価格	税込価格
Pro Plus+	¥498,000	¥547,800
Pro Plus	¥398,000	¥437,800
Pro Basic	¥298,000	¥327,800

アカデミック版
教育研究機関様用に、各パッケージの機能はそのままで特別価格を設定しております。数量が増えるほど、より低単価になっております。
USBメモリによるライセンス供給のみ

当社は、ユニクラフト社製のＯＰＵＳＥＲの総販売元です。

パッケージ名	本体価格
アカデミック　Plus+	お問い合わせください
アカデミック　Plus	お問い合わせください
アカデミック　Basic	お問い合わせください
