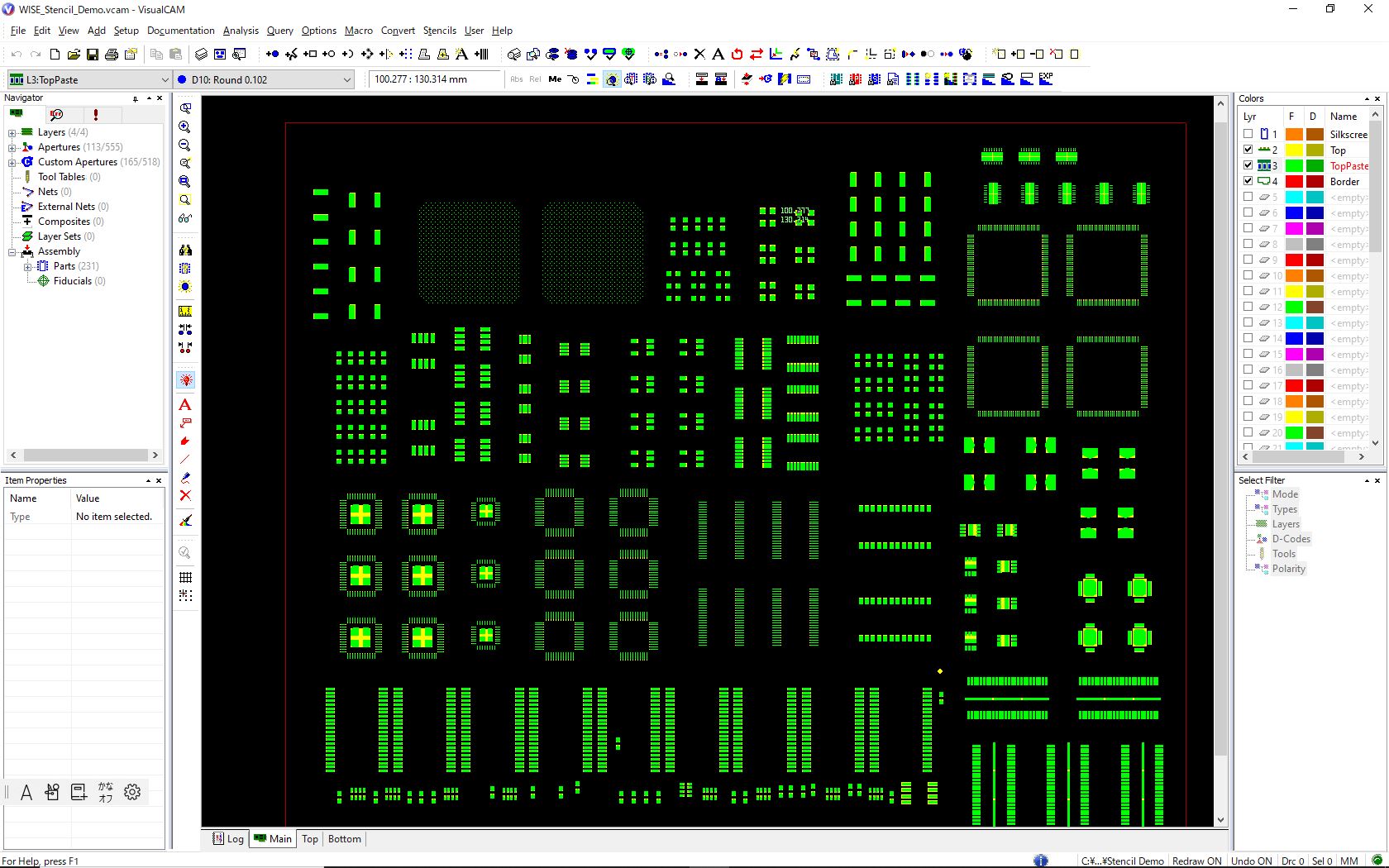

『VisualCAMステンシル』は、ステンシル/ペーストマスクの開口作成/編集を 行うインテリジェントな専用ＣＡＭです。カスタムメニューとツール バーにより、ステンシル/ペースト開口の作成、変更、検証、レポート生成など、必要なすべての機能を備えています。
豊富なファイル形式のＣＡＤデータから、 パッド位置情報を得て、学習追加できる付属フットプリントライブラリとペースト形状セットを使用し、部品自動 識別認識を行い、各部品のフットプリントグループのペースト形状開口データ を自動生成し、容易にステンシル/ペースト開口データの作成を行えます。
強力な認識機能

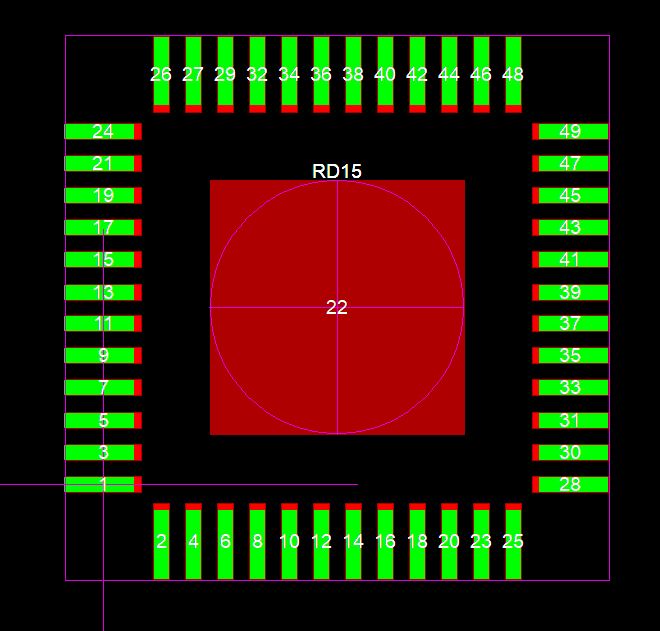

◎ パッケージ自動認識

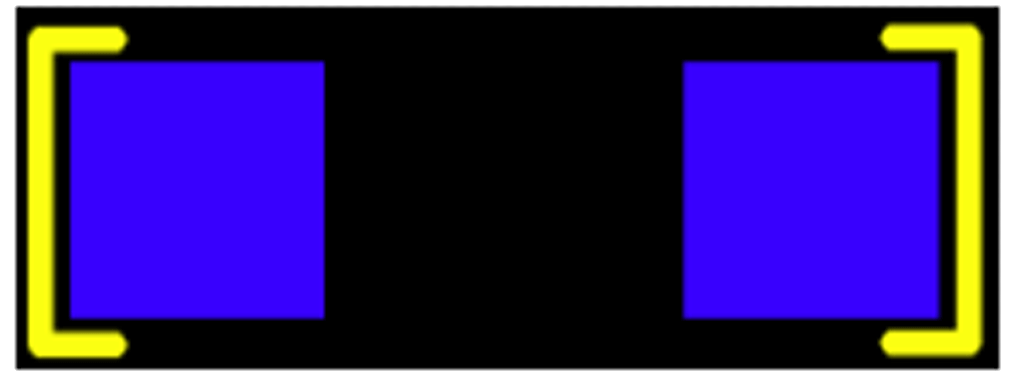

◎ フットプリント自動認識
◎ フットプリント半自動認識
◎ 座標ファイルを使用フットプリント認識 |
 |
 |
素早いデータ生成

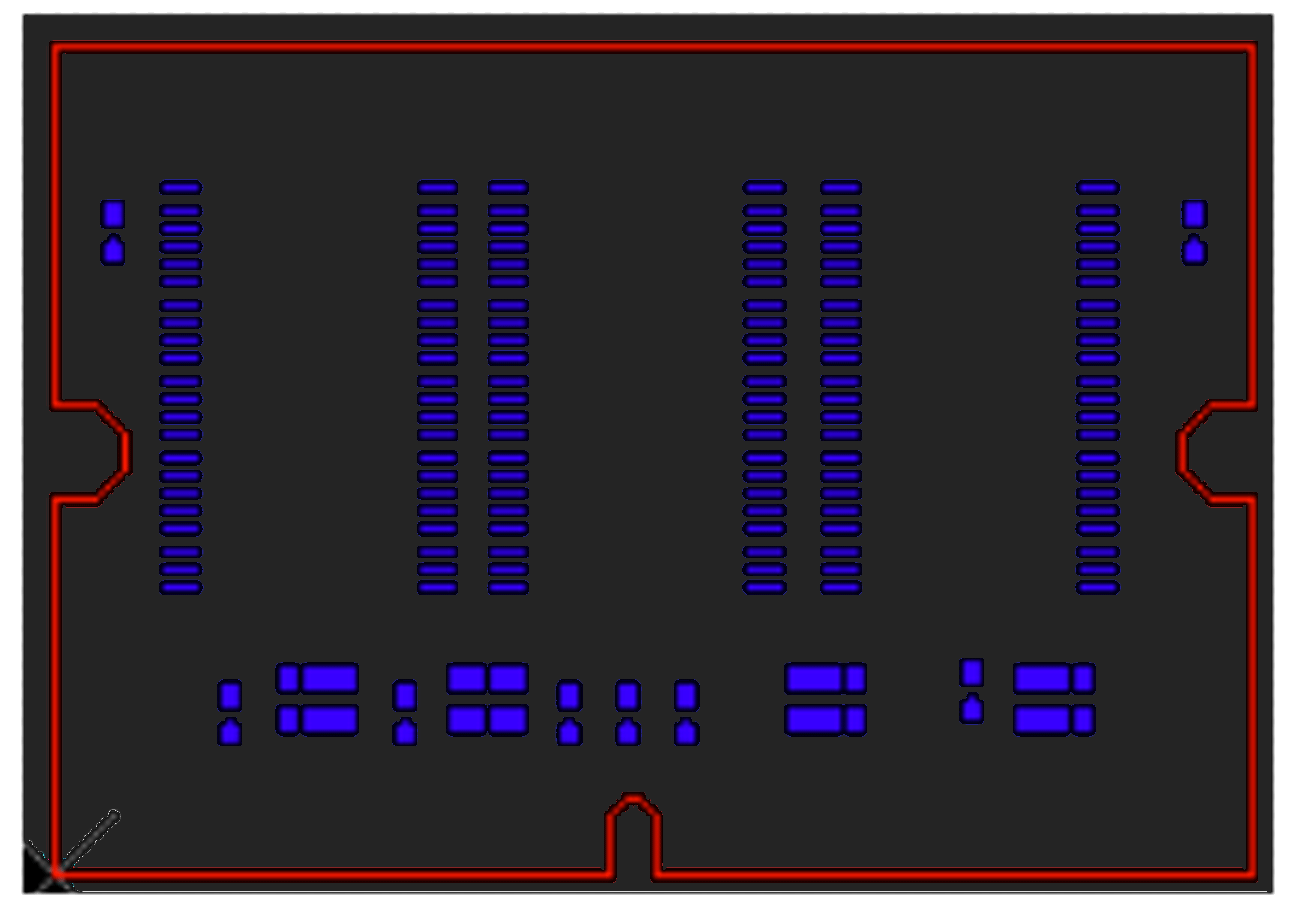

| ◎ ペーストデータ生成 |
|
 |
ＡＩ機能を備え、追加できるライブラリ付属

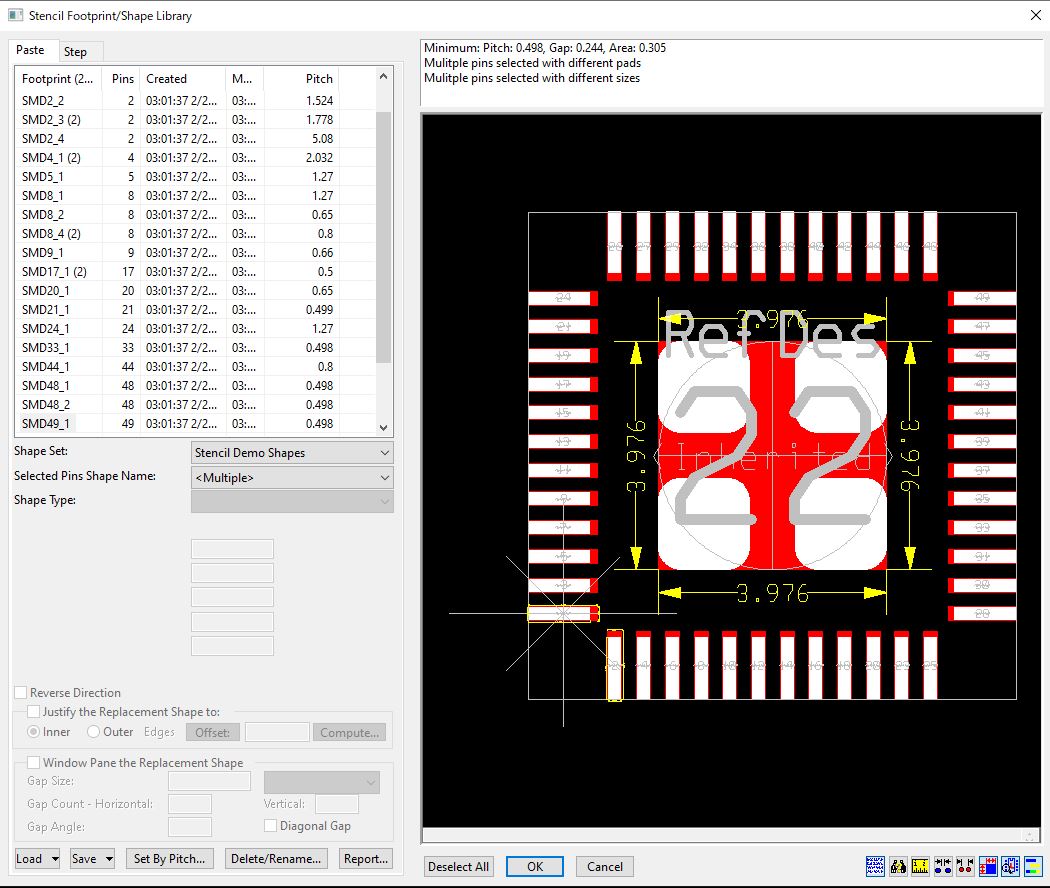

◎ フォットプリントライブラリ
複数ペスト形状ライブラリに対応 （プロジェクトや客先ごとに管理可能）

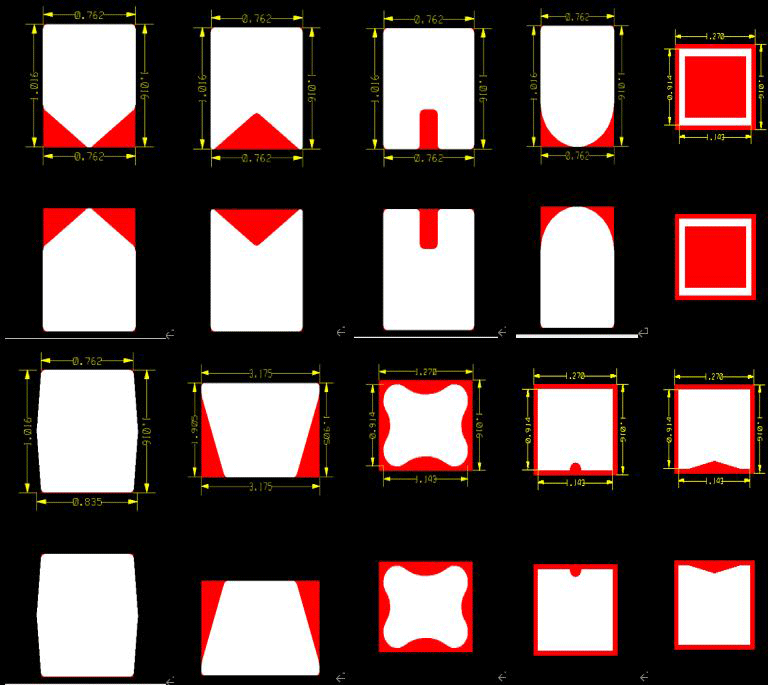

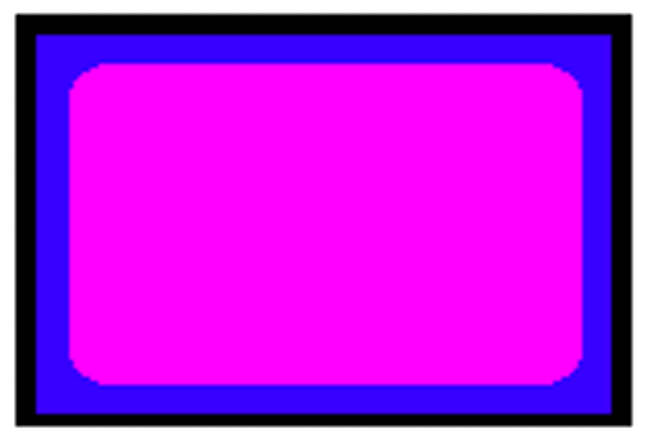

◎ 豊富なペ-スト形状ライブラリ（カスタマイズ可能な）
◎ ピッチ指定ペ-スト形状設定が可能 |
 |
 |
確認や追跡が容易なチェックレポート機能

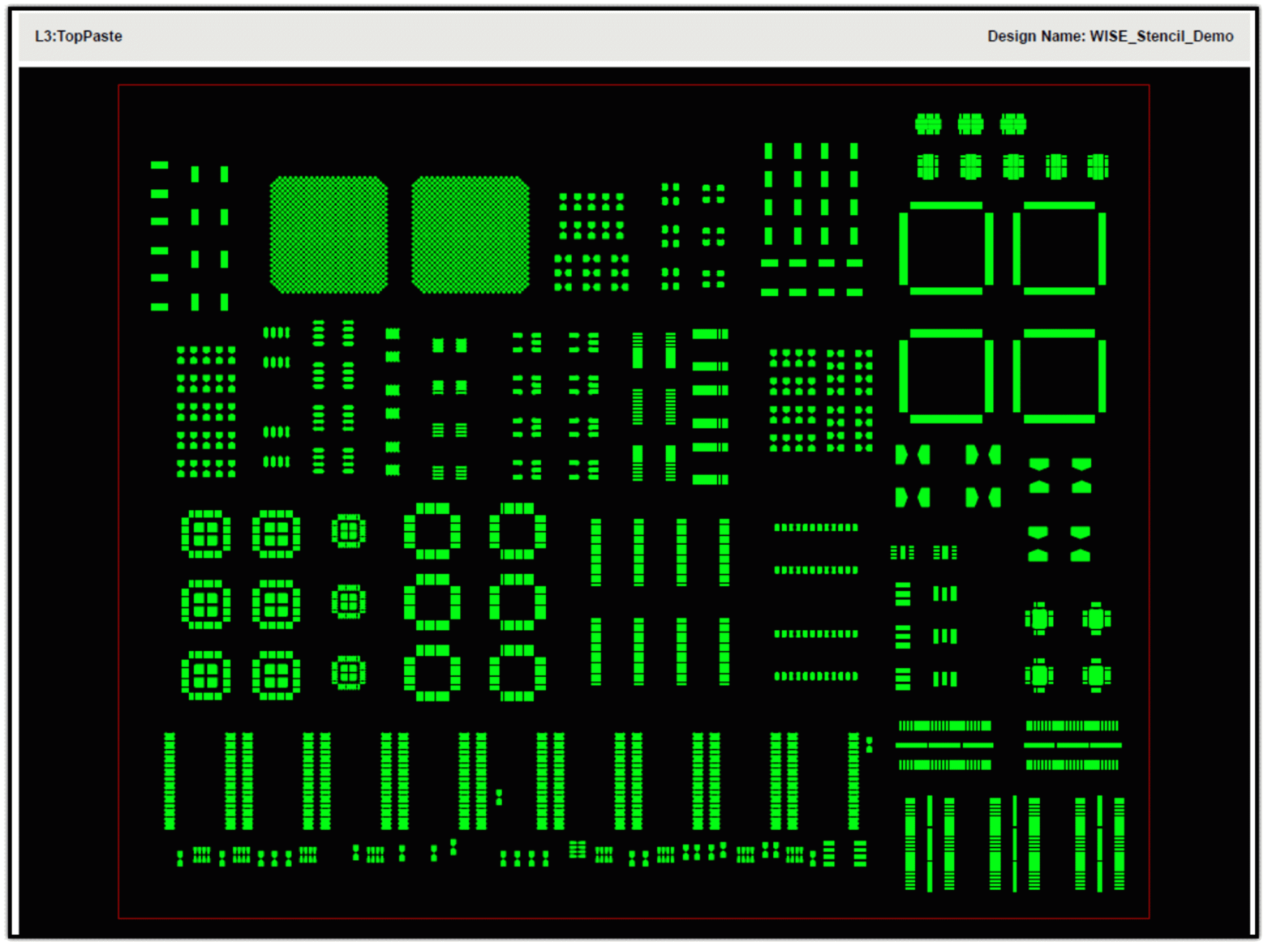

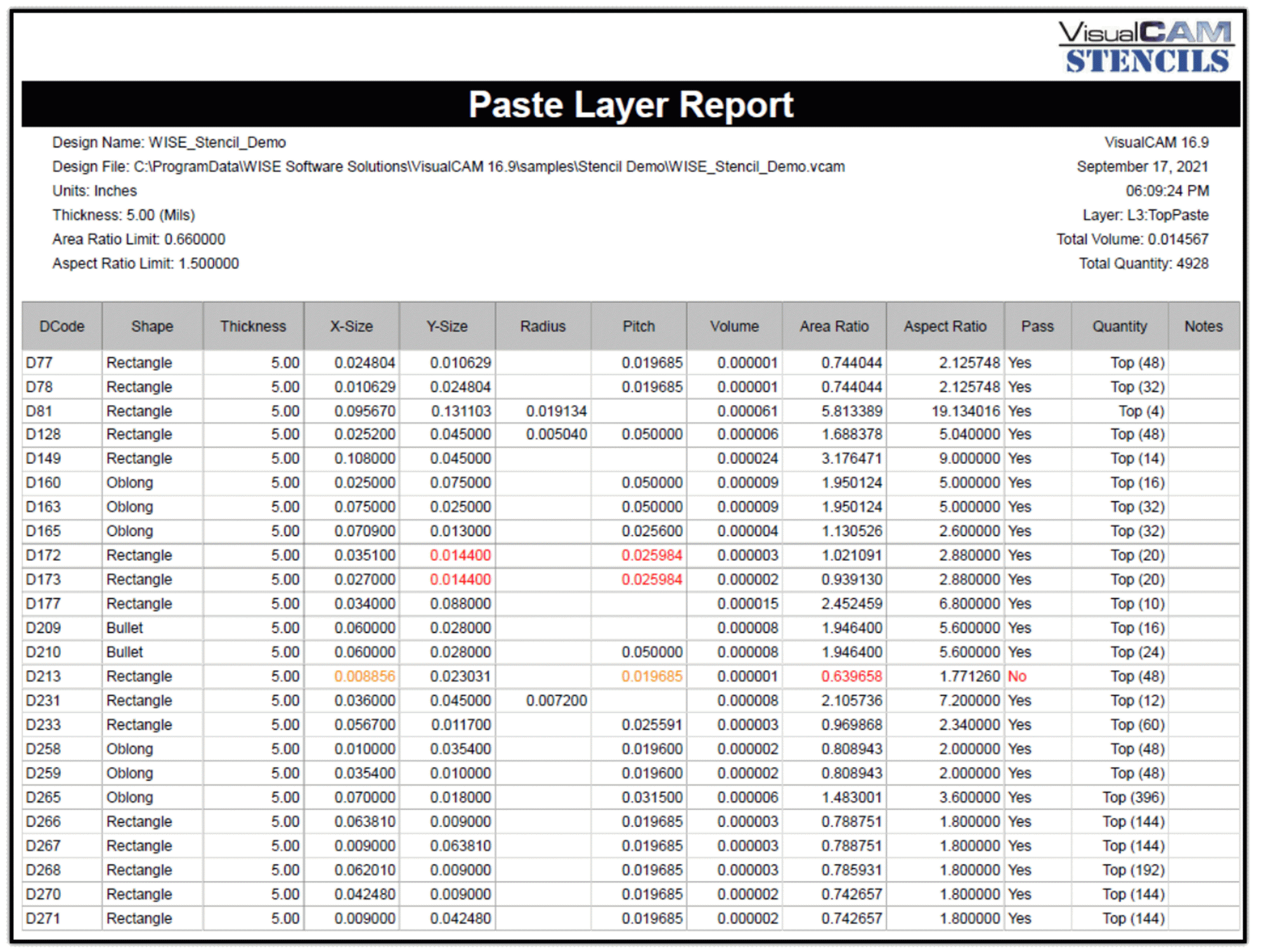

◎ ステンシルレポート作成
◎ ステップ ステンシルに対応 |
 |
 |
各種ＣＡＤデータを利用可能です。
- ガーバーRS-274X <=> ガーバーRS-274-D
- ガーバー <=> DXF
- ガーバー <=> ODB++
- ガーバー <=> IPC2581
- ガーバー <=> IPC-D-356＆356A
- DXF <=> ODB++
- DXF <=> IPC2581
- DXF <=> IPC-D-356＆356A
- ODB++ <=> IPC2581
- ODB++ <=> IPC-D-356＆356A
- IPC2581 <=> IPC-D-356＆356A
- ガーバー => ｊｐｇ
- ガーバー => ｐｄｆ
- ODB++ => ｊｐｇ
- ODB++ => ｐｄｆ
- DXF => ｊｐｇ
- DXF => ｐｄｆ
- IPC2581 => ｊｐｇ
- IPC2581 => ｐｄｆ
- IPC-D-356＆356A => ｊｐｇ
- IPC-D-356＆356A => ｐｄｆ
|
仕様
基本仕様
64ビットインテリジェントデータベース
高速グラフィック処理
999 レイヤ/9999 アパーチャ 処理能力
統合化印刷機能
ポリゴンサポート（ラスター塗り潰し・POEX／POIN・G36／G37）
追加処理（ネガポジ・マージ・ペイント・スクラッチ・オブジェクト反転）
インポートウィザード（ガーバー ・ドリル・ Mill ・ HPGL ・ DXFフォーマット等のアパーチャテーブル変換付自動検出読込み）
アパーチャ・ツールリスト 設定ルールによる自動変換
編集機能（移動・コピー・削除・回転 ・反転 ・部分削除・結合など）
追加機能（フラッシュ・ライン・円弧・サークル・長方形・多角形・テキストなど）
必要動作環境
Windows PC（64 bit プロセッサ）
モニタ（17インチ1280 x 1024以上）
64 bit RAM 8GB以上, HDD 2GB以上の空き
対応OS
Windows 11 (64bit) 、Windows 10 (64bit) 、Windows 8 (64 Bit) 、Windows 7 (64 Bit)
| ※ |
標準仕様は、USBドングルライセンスです。 |
| ※ |
複数ユーザーが、単一や複数の混在したパッケージライセンスを共有して御使用いただける使用いただける、フローティングライセンスもご用意しております。
遠隔地WAN（ワイドエリアネットワーク）用、LAN（ローカルネットワーク）用がございます。
【 異種パッケージ混在可能 】（初期選択オプション） |
