OPUSER 基板データ出力詳細

ガーバーデータ(274X/274D)・ドリルデータ・外形データなど基板製造データやODB++ファイルを一括出力できます。
レイアウトや寸法図では、寸法位置のクリックのみで寸法線の作成と寸法自動読込みができ、プリンタ印刷のほか、DXFファイルとしても出力できます。

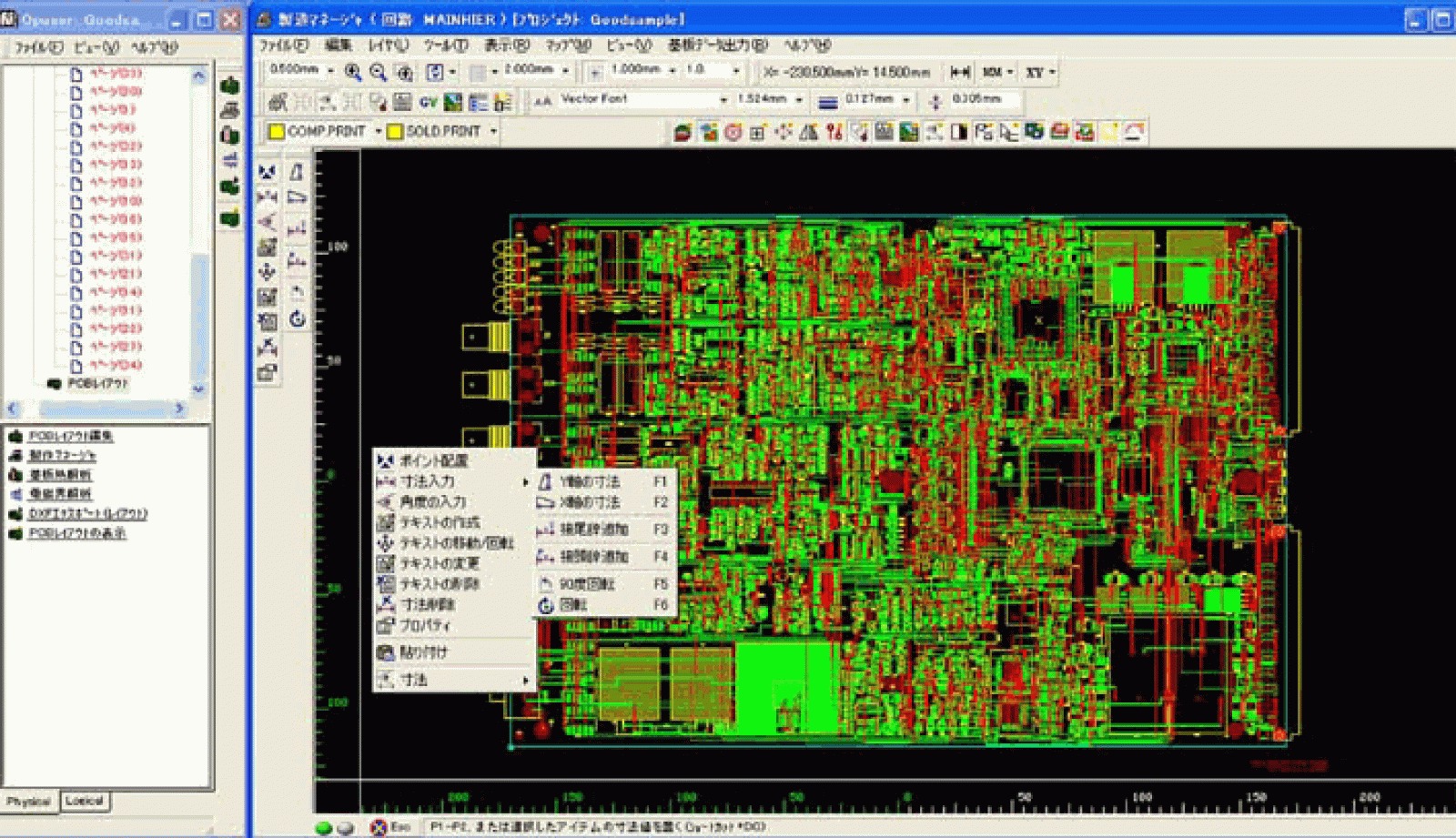

レイアウト設計

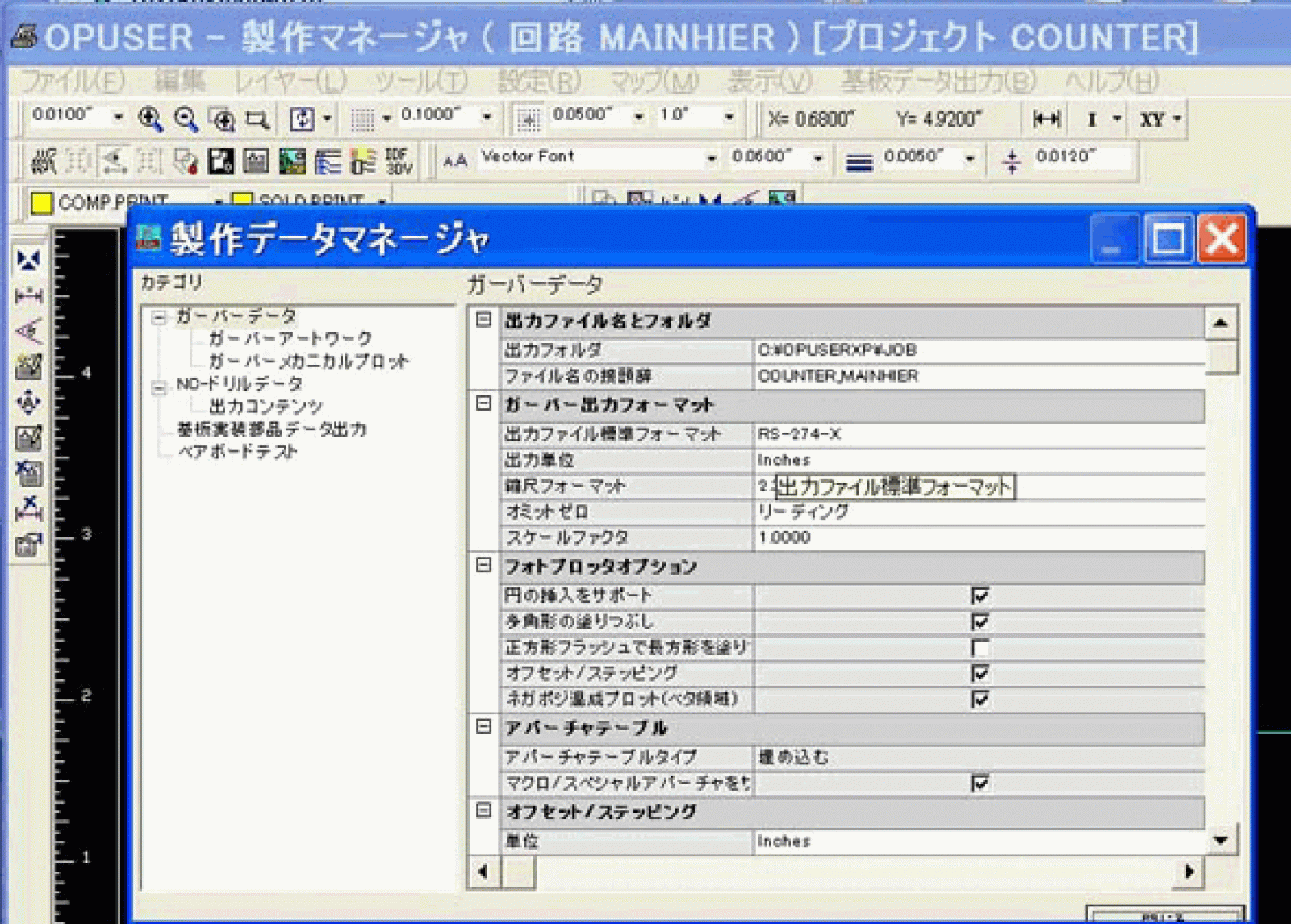

出力形式を選択します

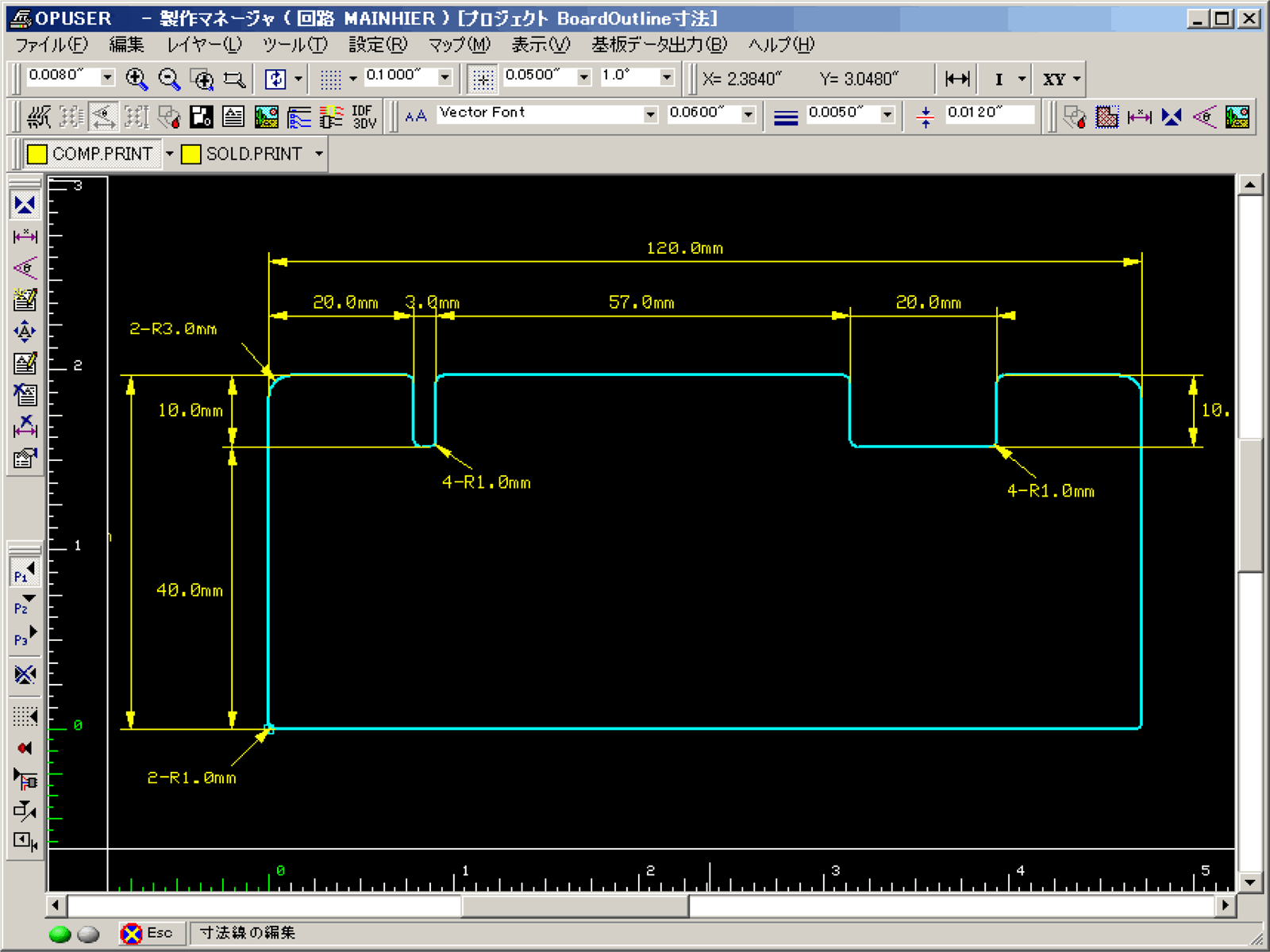

基板寸法図の作成

ODB++データ出力付属

ODB++フォーマットでの入力のみでなく出力も可能です。


ガーバービューア付属

ガーバーデータ・ドリルデータ・DXF・HPGLフォーマットのデータを表示し確認ができます。個別レーヤーや重ね合せで、確認出力も可能です。

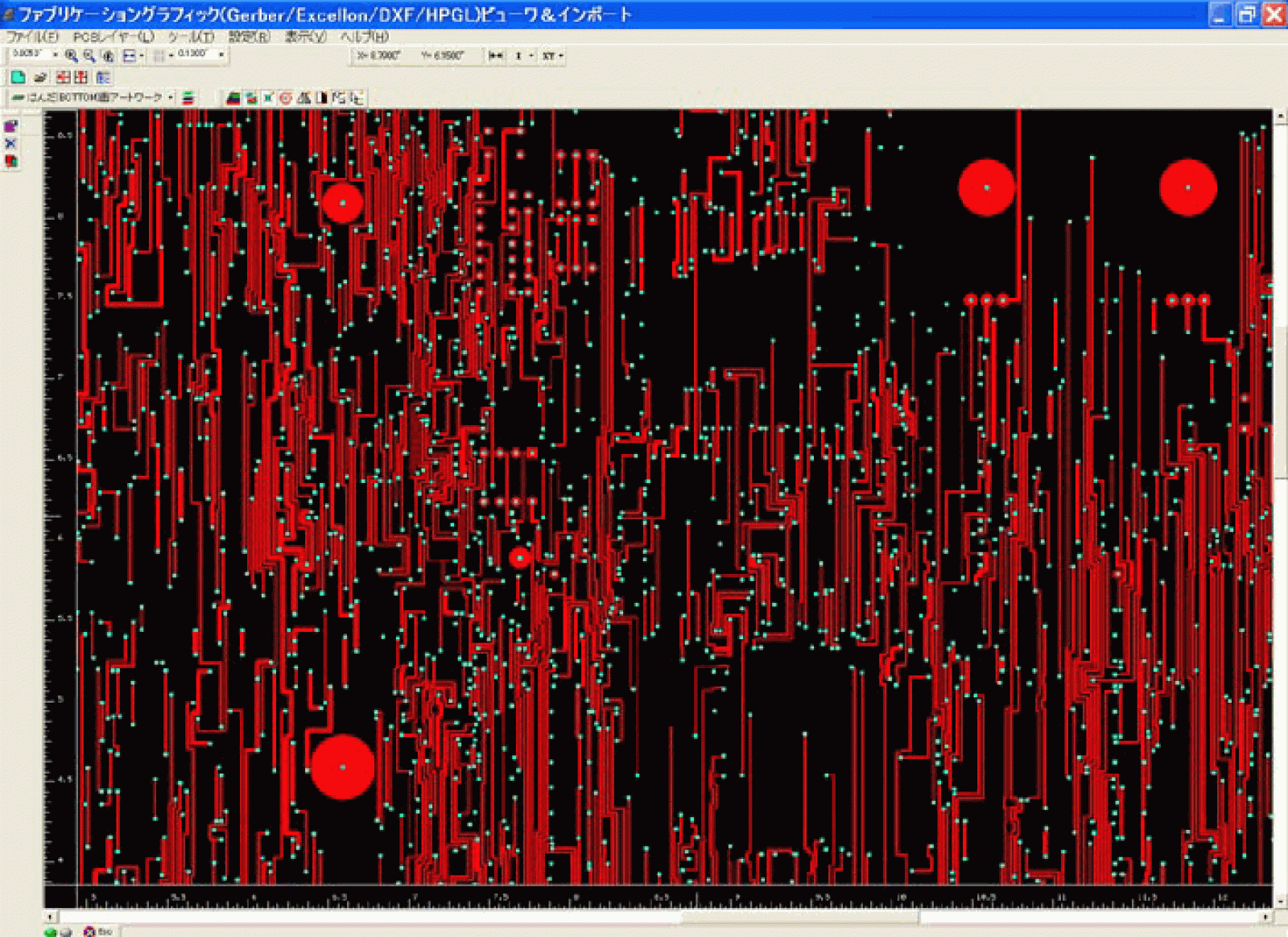

はんだ面レイヤー確認

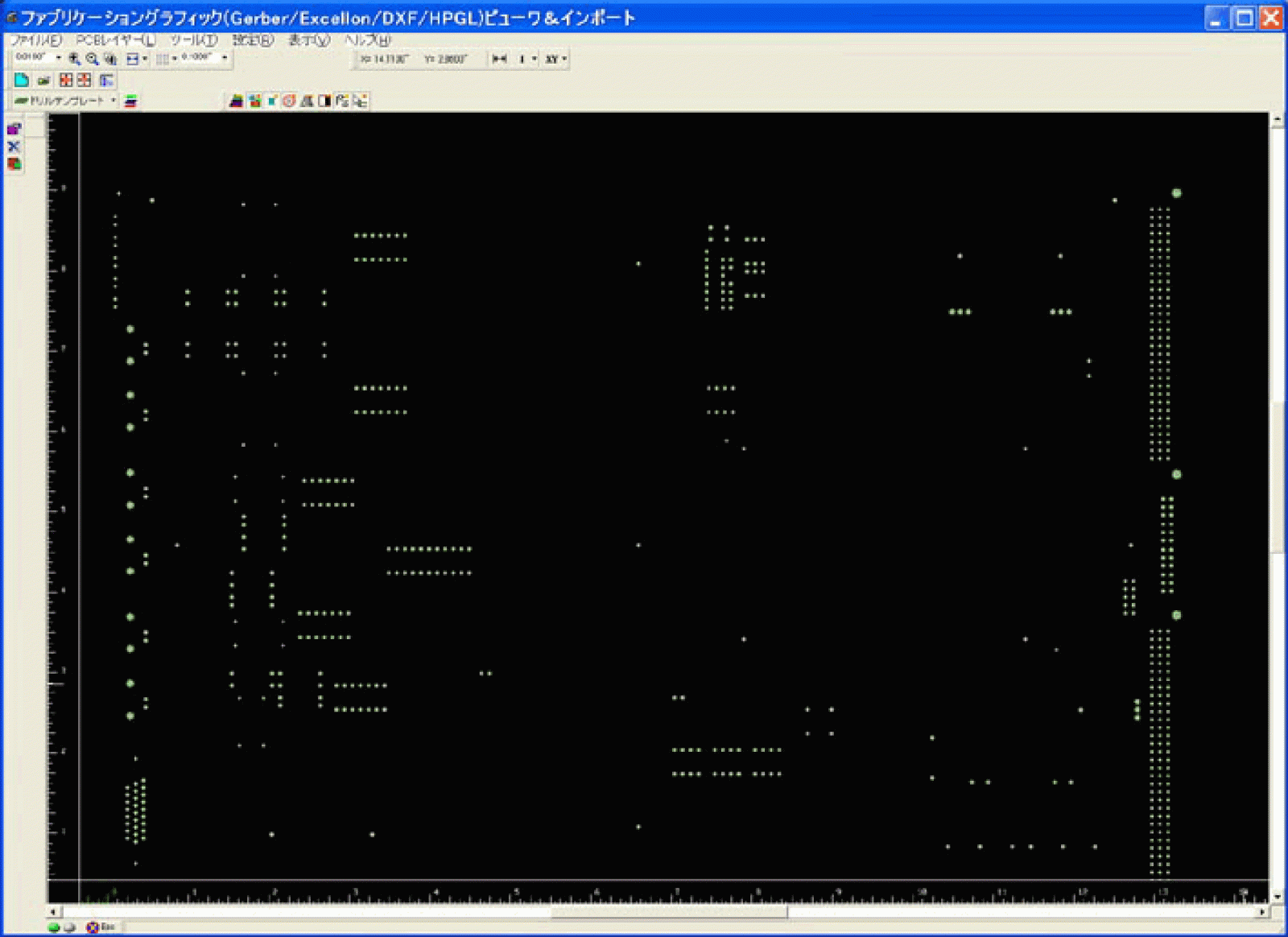

穴データ確認
