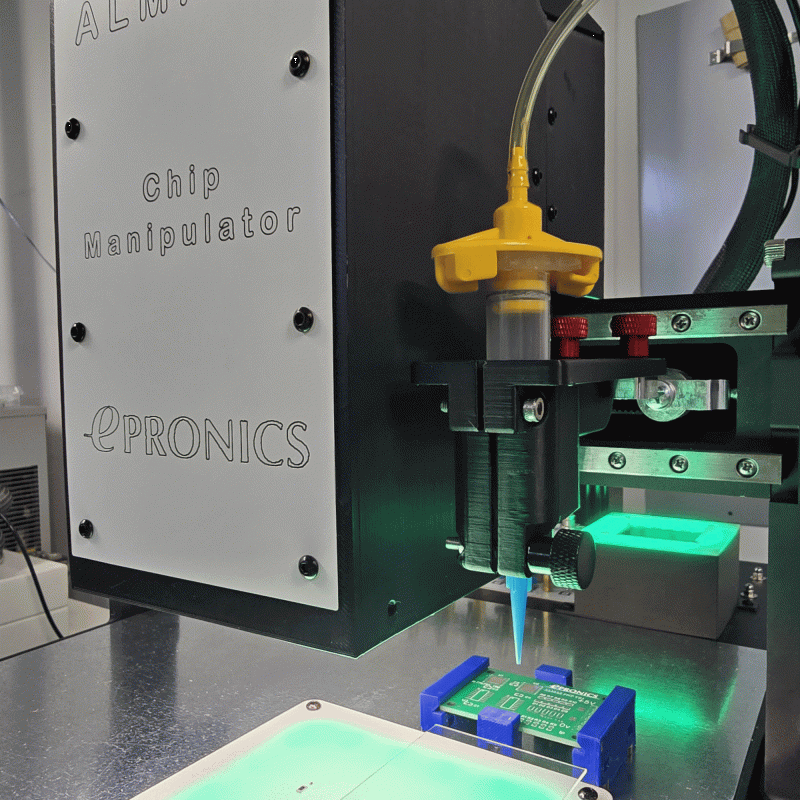

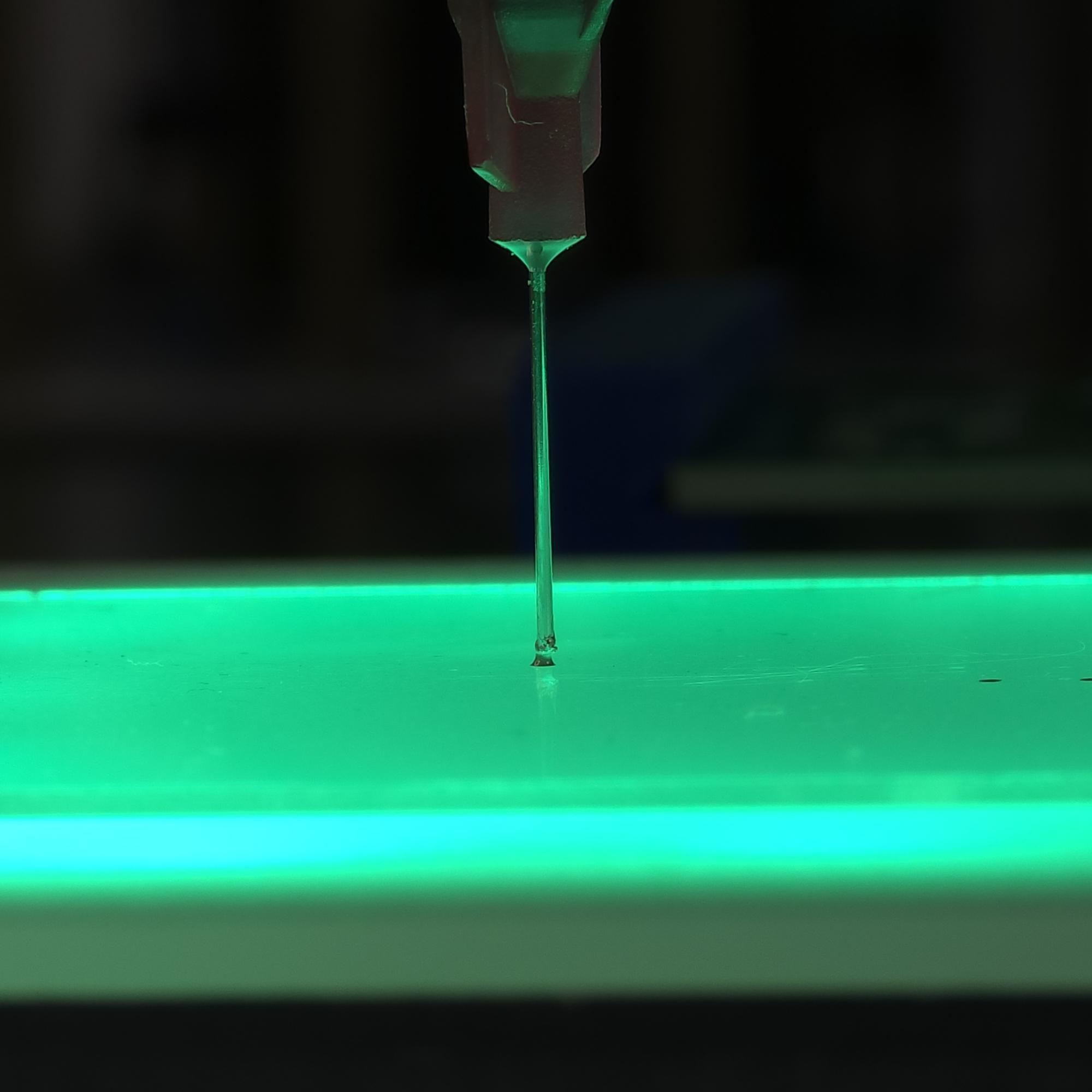

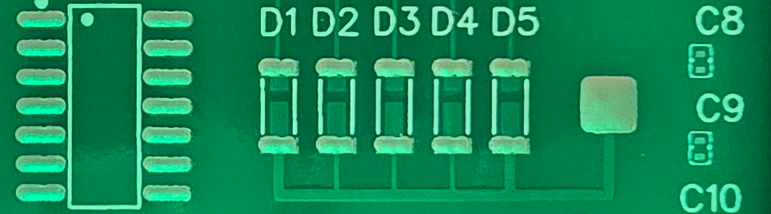

表面実装部品をプリント基板に、簡単段取り・簡単操作で精度良く短時間に実装する卓上型自動チップマウンタ―です。
◎ 簡単段取り・簡単操作
◎ 効率的に実装できるノズル自動交換機能
◎ 微小チップや多様な部品実装が可能
◎ 上下カメラによる自動位置補正高精度実装
◎ 安定した高精度実装が可能な自動キャリブレーション機能
◎ ノズル優先など最適化実装
◎ ＣＡＭ機能付ソフト付属
◎ 柔軟に設置できる小型卓上型
●簡単操作
作業者は、マウスを使用し完全にマウンタを制御できます。単一ユニットや小さな バッチの場合も、基板をパネル化や手動データの入力不要で部品実装を行えます。
●柔軟な部品供給
マウンタテーブルに自由に置いた部品や標準供給に収納した部品を実装でき、様々 な部品供給方法に対応しています。
●高精度な実装
最大50μmの精度で正確な部品実装する自動ノズルキャリブレーションを備え、高 精度な実装品質と信頼性を実現しています。
●幅広い部品実装が可能

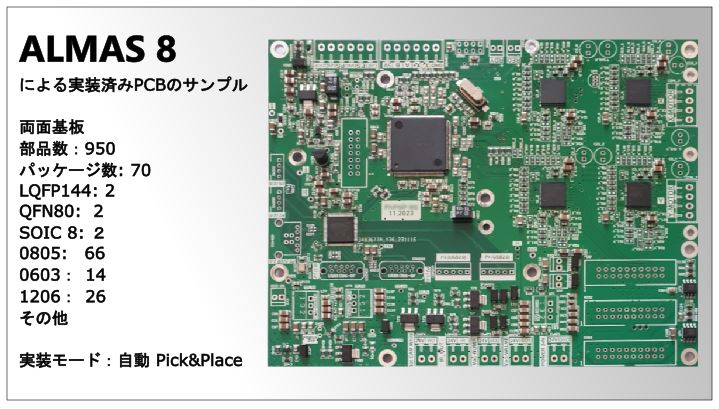

微小0201部品から最大40x40 mmの大型ICやコネクタまで、幅広い部品サイズに 対応しています。この汎用性により、多様な基板の組み立てを行えます。
●自動ノズル交換
8つのノズルホルダーを備えた自動ノズル交換で、組み立てプロセス中に異なる部 品タイプとサイズを素早く簡単に切り替えることができます。
●マルチ基板最適化実装
同じ部品が複数基板に配置する場合、複数基板を同時に実装し、効率に実装を行え ますです。
●部品選択配置が可能
基板やパネルの特定領域への部品実装機能により、基板の特定領域に配置やリペア 実装などに役立ちます。
おもな仕様
| 実装範囲 |
270 x 220 mm 以上 |
| 最高ヘッド移動速度 |
300mm/s 以上 |
| ノズルセット数 |
8 ノズルホルダー |
| 最小部品サイズ |
0402 （0201可能） |
| 最大部品サイズ |
40 x 40 mm ; 10g |
| 実装補正カメラ |
上下 各１台 内蔵 |
| フィデシャル認識 |
自動/マニュアル |
| 位置決め精度 |
+/- 2um |
| 実装位置精度 |
+/- 10um |
| 実装角度精度 |
+/-0.1 度 |
| 実装速度 |
600 部品／ｈ 以上 |
| 吸着真空ポンプ |
内蔵 |
| 利用可能データ |
Gerber,Excellon, ODB++ ,Assembly files (txt) |
| 必要PC |
CPU 4+ cores; Win 7/10/11 64bit; 4+GB RAM |
| PC インターフェース |
USB 2.0/3.0 (1 port) |
| カバー |
オプション |
| 大きさ |
530 x 390 x 400 mm |
| 重さ |
13 kg |
| 電源 |
125 W; 90-..240V 50/60Hz |
