卓上型 半自動手動 ファインピッチマウンター EXPERTII FP

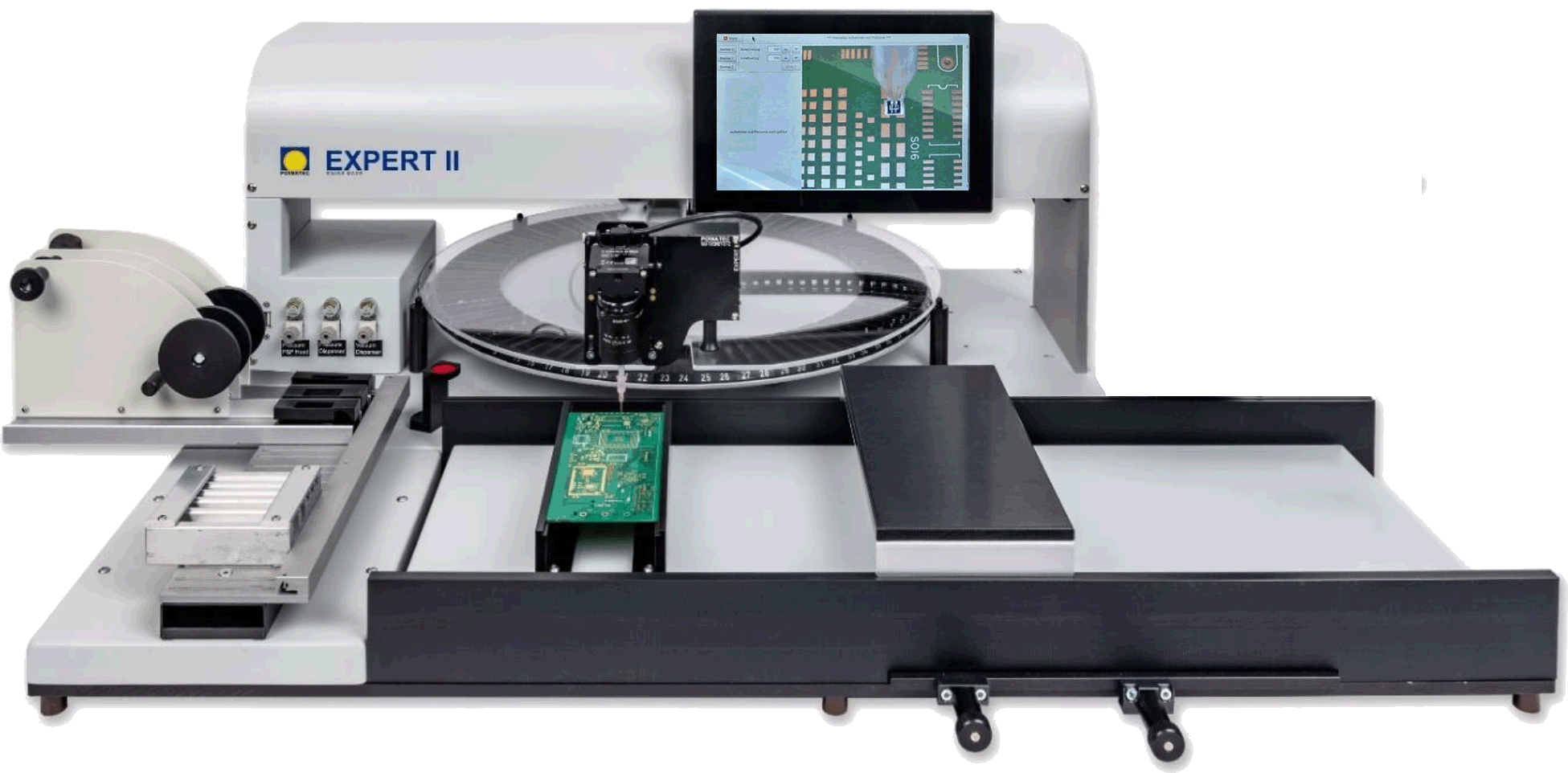

卓上 ファインピッチマウンター  EXPERTII FP

ファインピッチQFP微小チップ対応 EXPERT II FP スイス Powatec社

​​​​​ EXPERT II FPは、微細位置決め機構を備え、特許エアーサス加圧ヘッドとプリズムカメラ搭載により、極微小チップ0201から40mm角の幅広い部品の実装やファインピッチQFPを4側面端子の真上から確認実装ができる、卓上型ファインピッチ微小チップマウンターです。
  EXPERT II Place ソフトを追加し、半自動マウンターにアップグレードできます。
微小部品対応 手動マウンタ EXPERT II FP

特長

★ 部品4側面の端子を真上から確認しながら実装できるプリズムカメラを搭載可能
★ 熟練者でも容易でない極微小チップ部品0201から40mm角デバイスの、幅広い部品実装が可能
★ スムースにヘッド移動ができる、エアサス機構アームを採用
★ テーブルロック機構と微調つまみで、微細位置決め実装が可能
★ 部品に負荷をかけない微妙な搭載が可能な、装着圧自動押し込み加圧装備
★ 付属モニターパネルを、実装位置やピックアップ位置に、左右移動し操作できる高い操作性
★ 大型TV等により、低コストで拡大画像を表示できる接続端子標準付属(HDMI)
★ 部品回転テーブル付属(45/90部品選択、電動オプション)
★ テープやスティクフィーダなど部品供給部を、自在に選択可能
★ ディスペンサ機能(オプション)
★ 半自動マウンタにアップグレードが可能

機能

半自動手動 ファインピッチマウンター  EXPERTII FP 特長

特許プリズムカメラによる、ファインピッチ対応(オプション)

 部品4側面の端子を真上から確認しながら実装できるプリズムカメラを搭載し、多ピンファインピッチ部品を高精度に実装できます。

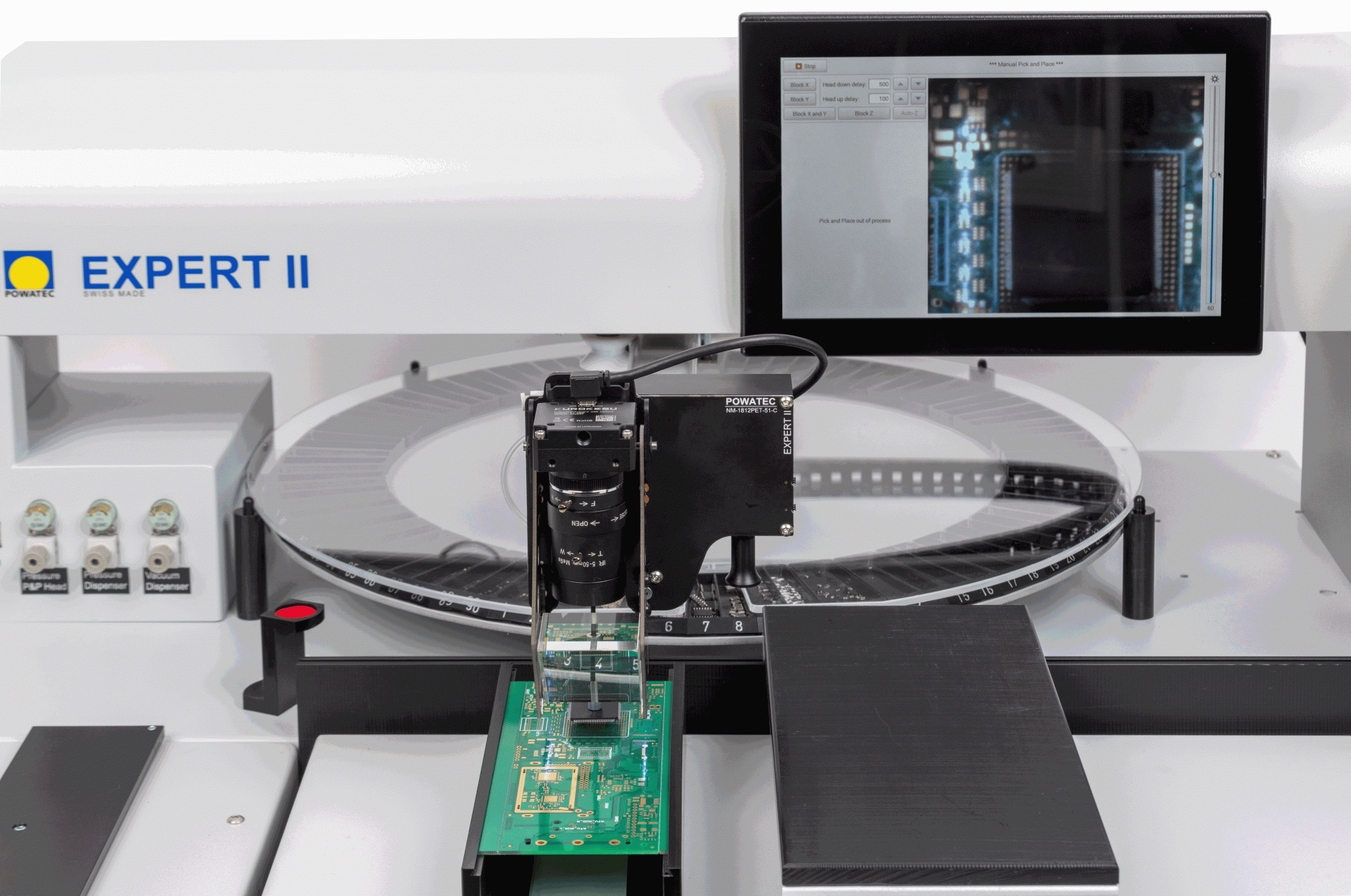

プリズムカメラ
 プリズムカメラ 半自動手動 ファインピッチマウンター  EXPERTII FP

ディスペンサ機能(オプション)

微細位置決め機構による塗布位置に、ヘッドに取り付けたディスペンサにより、接着剤やはんだペーストを効率よく塗布できます。圧力調整と塗布時間の自動モード、またはフットペタルによるディスペンスを行えます。

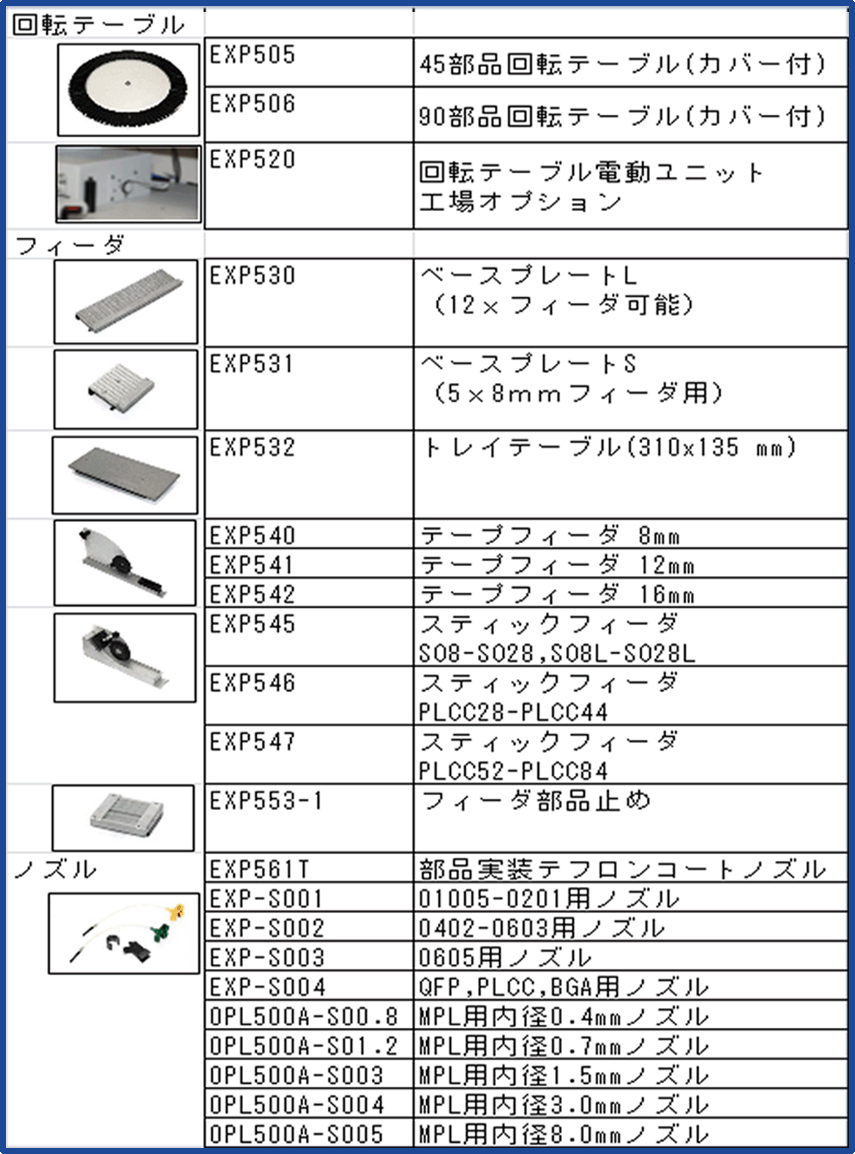

部品供給部 (オプション)

部品供給部 EXPERT 部品供給部

仕様

最大基板サイズ: 450 x 250 mm
最大部品実装範囲: 450 x 250 mm
最大デイスペンサ範囲: 450 x 250 mm
最小基板サイズ: 25 x 25 mm
大きさ(WxDxH): 930 x 1010 x 420 mm
重量: 16Kg
電源: AC100V 51W
エアー: 6 Bar
  • 電動又は手動回転部品トレイ:45 又は 90 部品
  • 取付可能テープフィーダ:3 x 8 mm + 1 x 12 mm + 1 x 16 mm
  • 取付可能スティックフィーダ:12 ( 8mm, 12 mm, 16 mm, SOP-8 ー PLCC84)

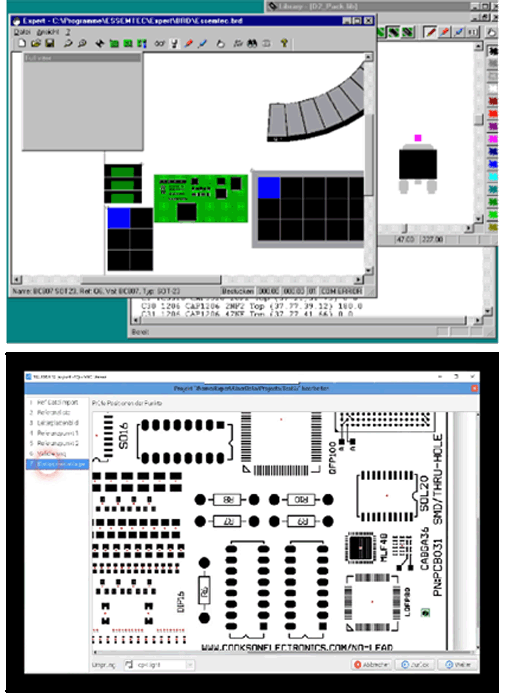

半自動マウンターソフト EXPERT II Place(オプション)

実装する各部品を最適化した順番で、収納位置と実装位置のガイドにより、高作業効率で高精度な実装を行えます。
未経験の方も、手順書不要で、実装作業が可能です。
  • Excel 形式の部品一覧と座標、PNGフォーマットのグラフィックデータの簡単入力
  • 容易に作業できる、操作ガイドと実装ビューの動的画面切替
  • 間違いなく部品確認できる、部品取出し位置のグラフィックガイド
  • 高作業性が良い、カメラ画像とガイドの動的切替
  • 誤実装を防ぐ、供給部品位置と実装位置のモニター監視
  • 登録マークを使用したデジタル基板位置自動設定
  • 後確認が容易にできる、実装記録自動生成
