小型卓上リフロー

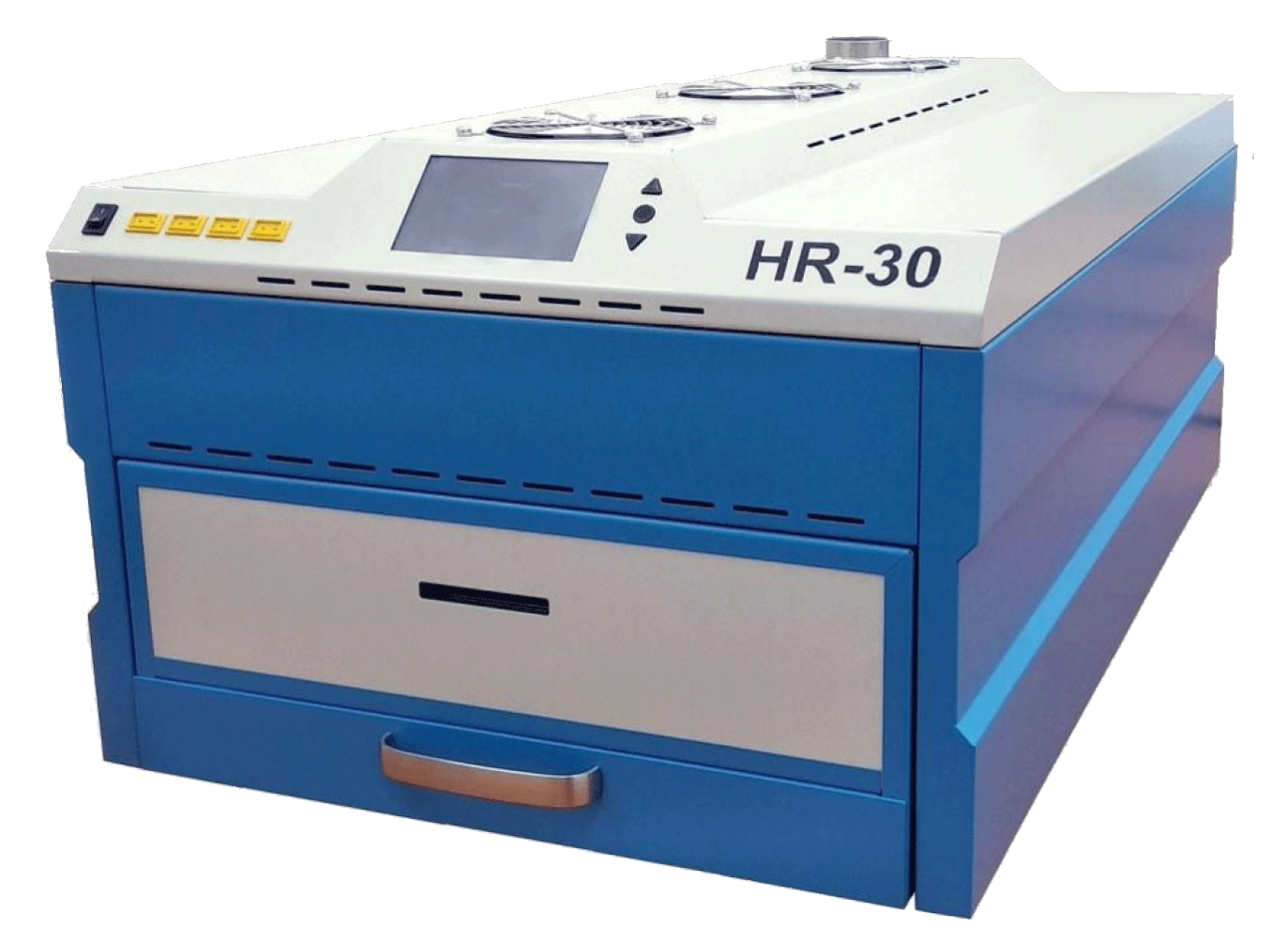

窒素ガス対応　卓上型バッチ式リフロー　HR-30

酸化が少ない窒素ガス制御機能を備えた大きな基板対応の IR +対流加熱を備え自動ドア開閉のオールインワンのリフ ローです。
対流加熱を備え強制熱風対流により、チャンバー全体の温度分布が均一です。ドアを開いた後、冷却ファンが自動でオンになり、はんだ付けされた基板をすばやく冷却し良好なはんだ硬化を行えます。

仕様

特長

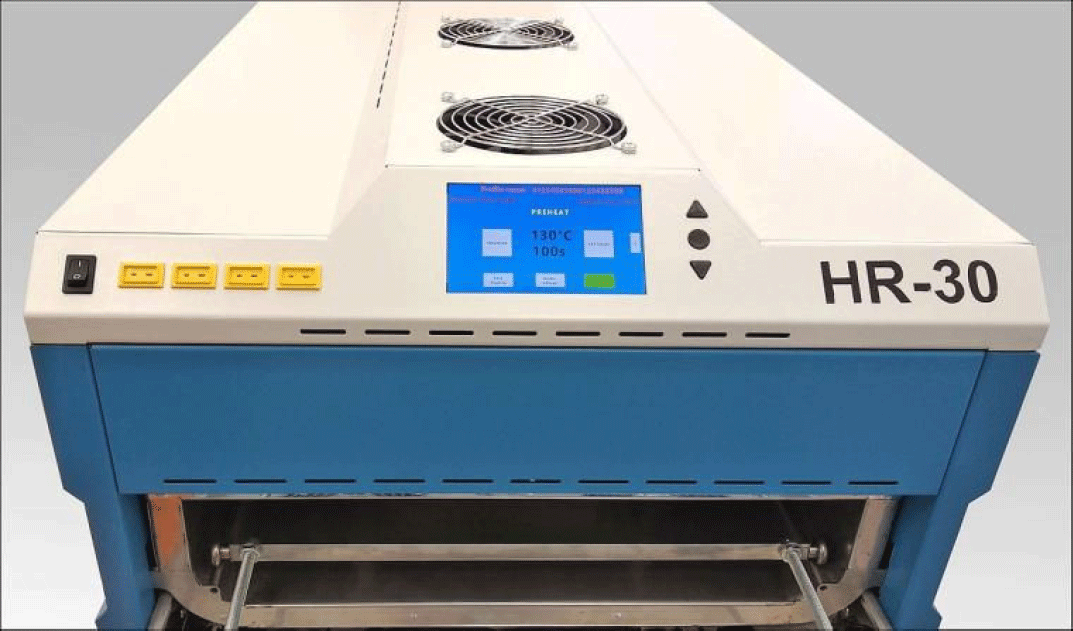

◎ 600mm長尺LED基板も可能な大きなチャンバー ◎ ４点温度プロファイル記録可能な外部端子装備 ◎ 前面パネルボタンとタッチスクリーンLCDによる容易な操作 ◎ 単体または PCによるプロファイル作成 ◎ リフロー後庫内自動排気機能。 ◎ リフロー中の追加排気機能 ◎ プログラム可能なパラメータを備えた統合窒素ガス供給制御 ◎ 窒素ガス供給制御による、高純度なリフロー中N2純度 ◎ プログラム可能モーター駆動ドア開口。 ◎ リフロー後の自動強制基板冷却。 ◎ リニアまたはサドルタイプのサーモプロファイルで、6セグメント可能 ◎ 150°Cで最大16時間の特別な乾燥プロファイル可能 ◎ 最大7800ワットの加熱能力



 仕様

最大基板サイズ	600 x 410 mm
プリヒート最高温度	200 °C
プリヒート時間	10 -600 Sec
リフロー最高温度	260 °C
リフロー時間	1 -300 Sec
乾燥最高温度	150 °C
乾燥設定時間	1 -999 分 = 16 hours
冷却ファン数、送風量	4,　4 x 720 L/分
排気量 1＋2	1 . プロセス中　　 2 リフロー後 1500  Ｌ/分
最大プロファイル数	99
測定熱電対	K-type　庫内　3  + 外部　4
最大部品高	上　 55 mm, 下　30 mm
電源	三相380 V, 5 0 Hz, 平均3500 W , 最大7800 W

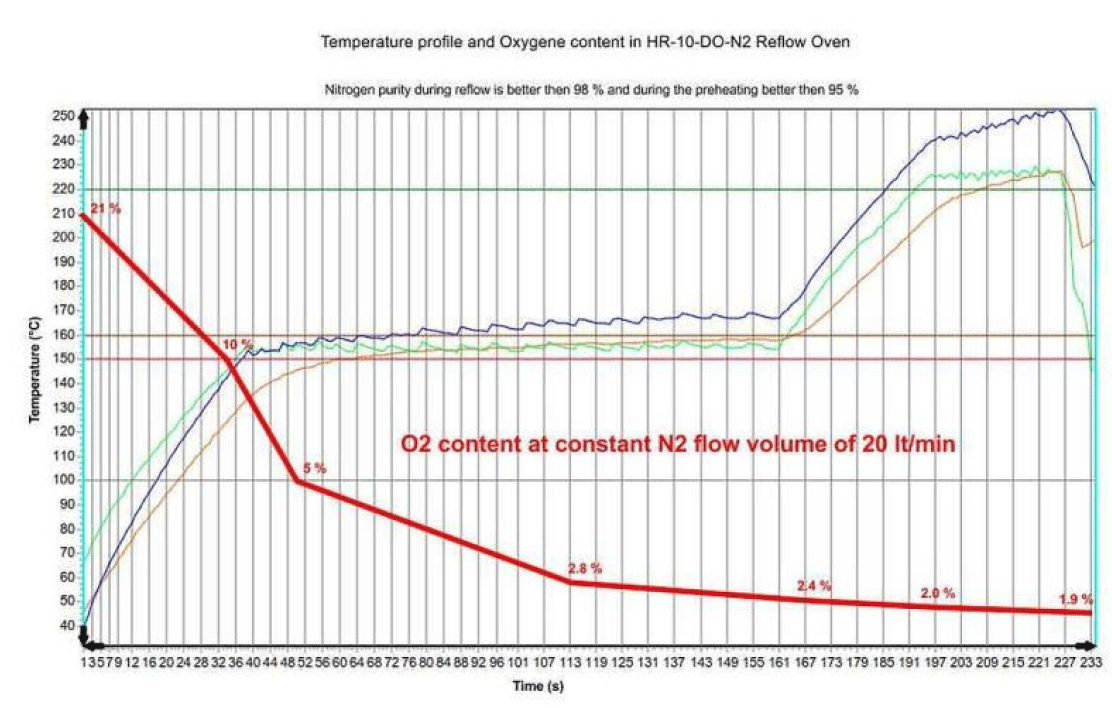

N2 消費量	平均　560 L/時 -max. 1200 L/時
N2 接続圧	2 -6 bar
PC 接続	USB 2.0
大きさ(L x W x H)	896 x 545 x 420 mm
重さ	41 kg
