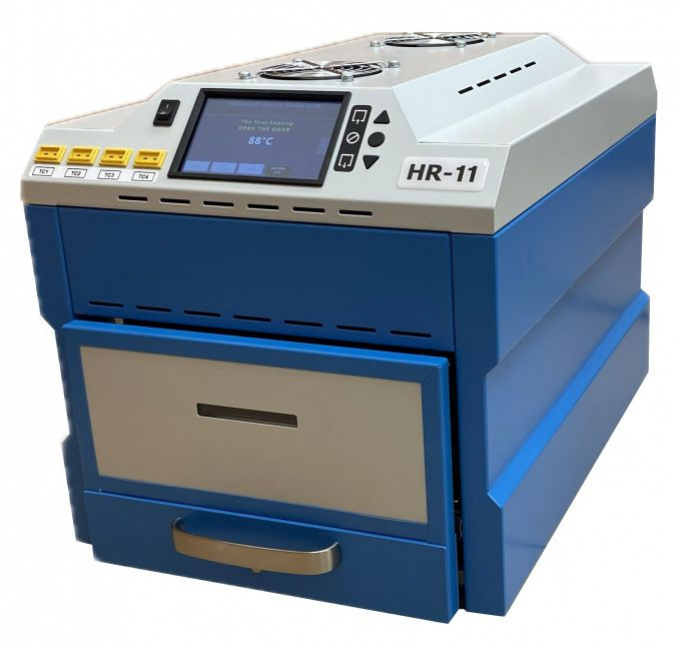

小型卓上リフロー

小型卓上型バッチ式リフロー　
      N2対応　HR-11-N2　/　HR-11

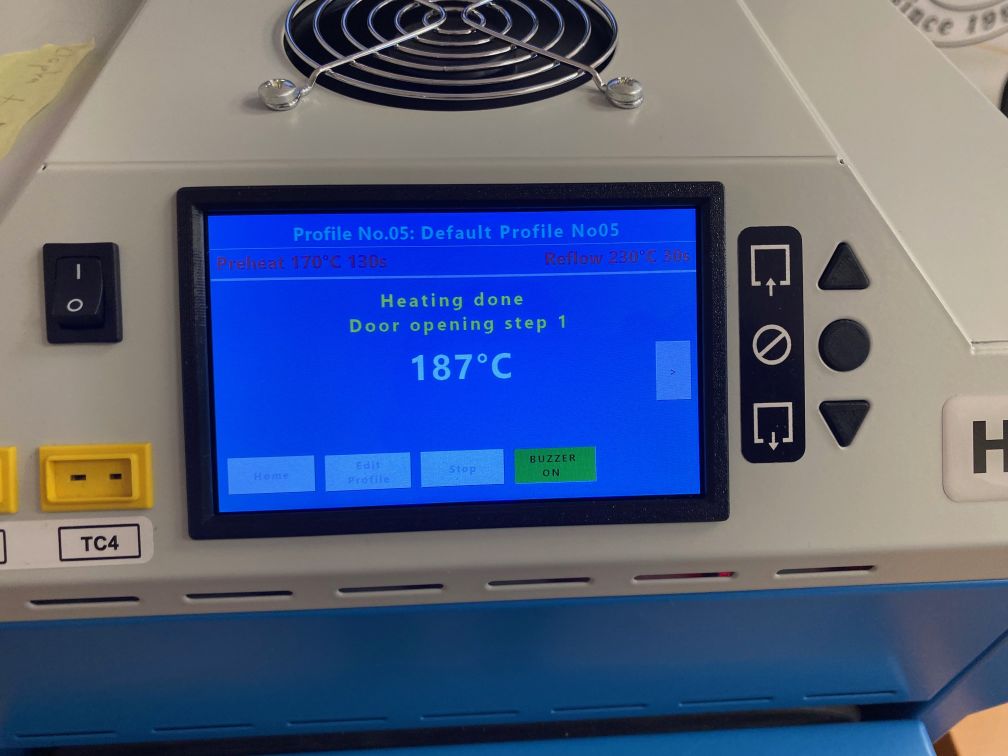

 リフローが適切にプログラムされている場合、オペレータは 基板を置きタッチパネルかスタートボタンを押しプログラムを 開始でき、終了信号で自動強制冷却された基板を取り外し、次 の基板を置きスタートさせるだけです。リアルタイムプロセス 監視機能、パラメータ即時変更、データ保存とコンピュータへ のアップロードが可能です。プログラムは、６セグメントのサ ドル加熱・はリニア加熱・ドライ乾燥のいずれかを使用でき、 最大16時間の乾燥や硬化行えます。外部熱電対を接続し、基板 上の最大４か所の温度曲線をリアルタイム表示で監視し、リフ ロープロセスをリアルタイム表示できます。
Ｎ２対応機種は、厳しいアプリケーション向けにＮ２封入タ イミングを設定可能でスイッチング制御を備えリフロー庫内へ の窒素供給制御を行えます。

仕様

操作概要

プロファイルメーター データロガー

特長

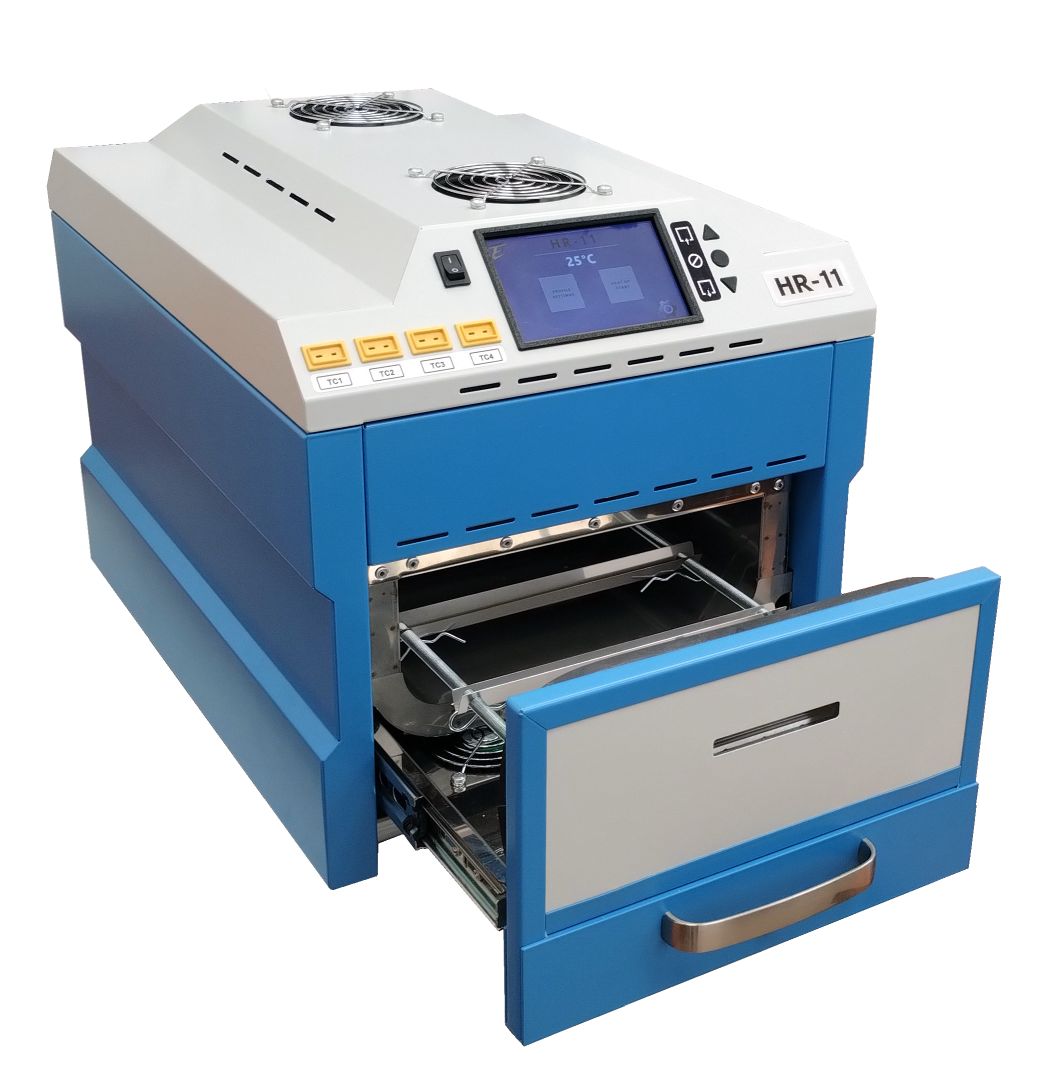

◎庫内サイズ 220 x 350 mm ◎3種の加熱モードを搭載 　　　・サドル加熱・・・（一般的な）予熱及び本加熱 　　　・リニア加熱・・・6セグメントでの継続加熱、温度勾配選択可能 　　　・ドライ・・・最長16時間の乾燥 ◎最大100種のプロファイル保存可能 ◎プログラム可能な窒素供給制御内蔵 (HR-11-N2機種のみ) ◎プログラム可能なモーター駆動ドア開閉採用 ◎庫内ヒュームのリフロー後統合排気機能 ◎４熱電対外部取付による確実なサーモプロファイル記録可能 ◎１５０℃で、最大16時間の特殊乾燥プロファイル付属 ◎最大3100ワットの強力熱加熱

操作概要

簡単な操作

　リフローが適切にプログラムされている場合、オペレータは 基板を置きタッチパネルかスタートボタンを押しプログラムを 開始でき、終了信号で自動強制冷却された基板を取り外し、次 の基板を置きスタートさせるだけです。
　リアルタイムプロセス 監視機能、パラメータ即時変更、データ保存とコンピュータへ のアップロードが可能です。プログラムは、６セグメントのサ ドル加熱・リニア加熱・ドライ乾燥のいずれかを使用でき、最大16時間の乾燥や硬化行えます。外部熱電対を接続し、基板上の最大４か所の温度曲線をリアルタイム表示で監視し、リフ ロープロセスをリアルタイム表示できます。
　Ｎ２対応機種は、厳しいアプリケーション向けにＮ２封入タ イミングを設定可能でスイッチング制御を備えリフロー庫内への窒素供給制御を行えます。

排気と冷却

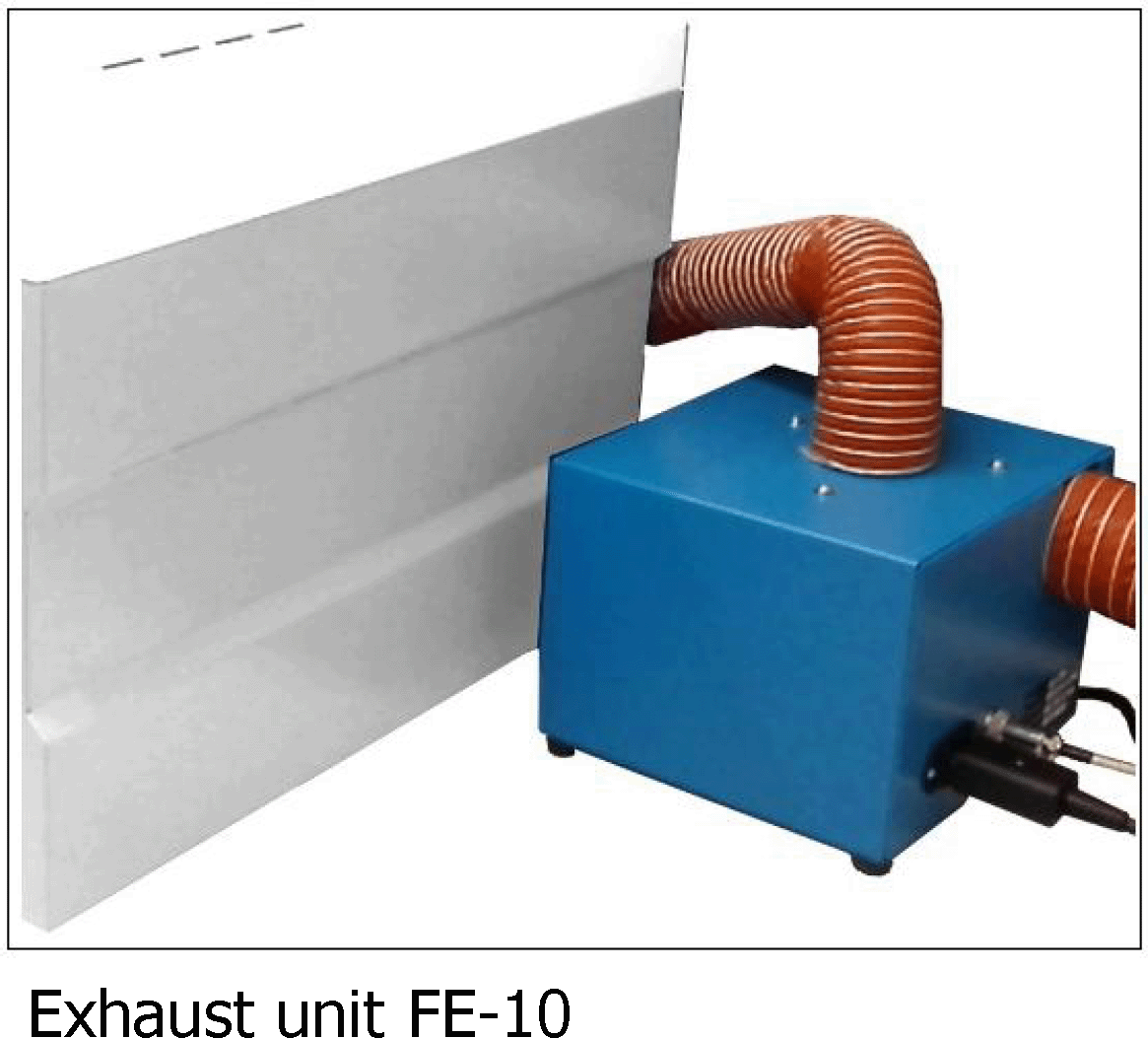

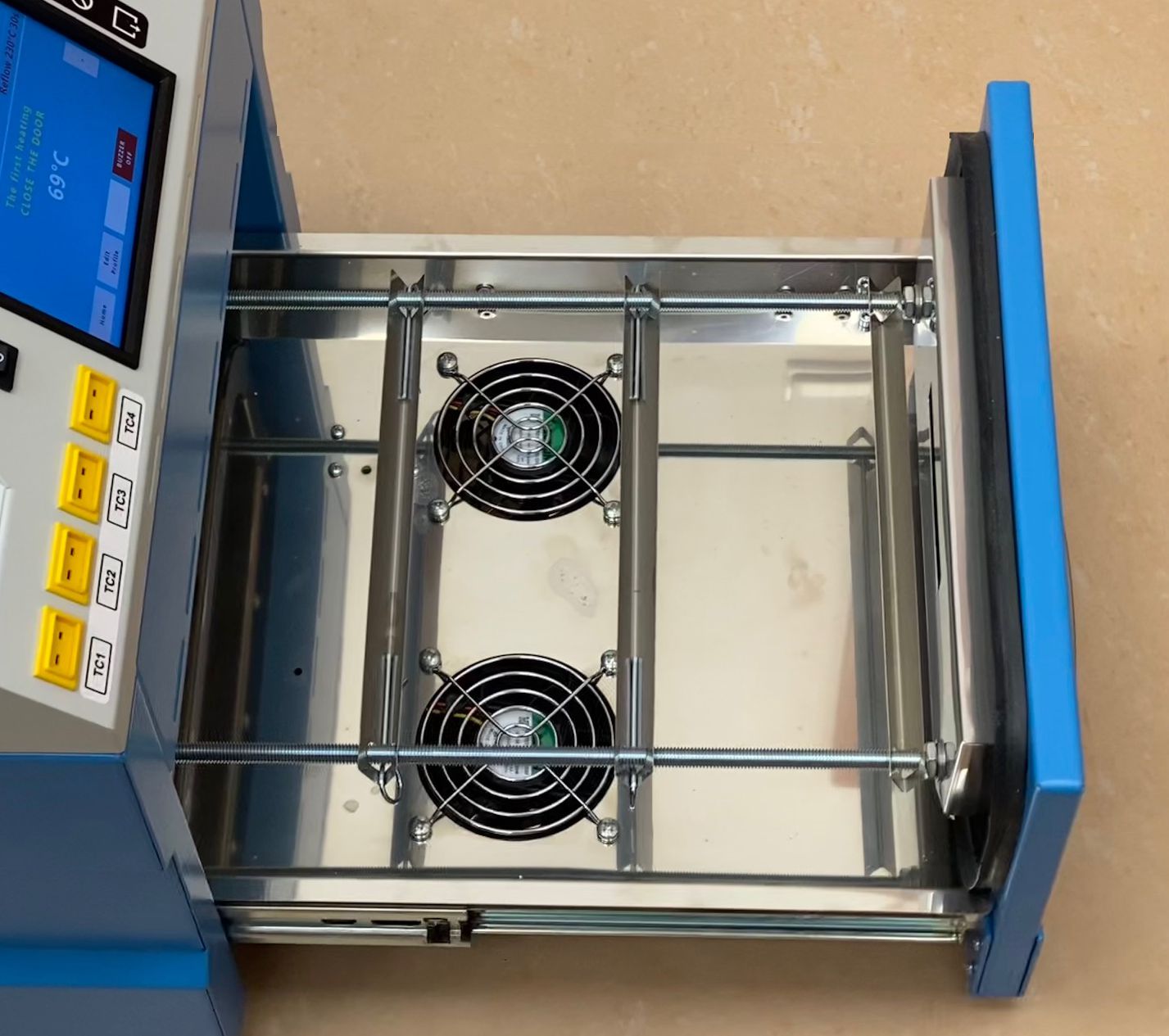

  はんだ付ヒュームは、加熱庫内の排出口から 排出します。 FE-10 抽出ユニットを接続すると、冷却前の 抽出時間とドアの開き方を制御できます。サイ クルが完了すると、ドアが開き、リフローした 基板は冷却位置に移り、速度が調整できる２つ のファンで下から強制冷却され、同時に、リフ ロー庫内も冷却し、冷却後、冷却された基板を外し、新しいサイクルを開始するようにオペレ ーターに信号を送ります。

 仕様

最大基板サイズ	300 x 200 mm
プリヒート最高温度	200 °C
プリヒート時間	10 -600 Sec
リフロー最高温度	260 °C
リフロー時間	1 -300 Sec
乾燥最高温度	150 °C
乾燥設定時間	1 -999 分 = 16 時間
冷却	ファン数 2 、送風量 360 L/分
推奨排気	内蔵　外部フィルタユニット　FE-10
最大プロファイル数	99
測定熱電対	K-type　庫内　２  + 外部　4
最大部品高	上　 55 mm, 下　30 mm
電源	単相240 V, 3100 W
Ｎ２供給	560 - 1200 L / 時　2 - 6 Bar
大きさ(L x W x H)	510 x 370 x 340 mm
重さ	16 kg

8チャンネル温度プロファイルメーター・データロガー

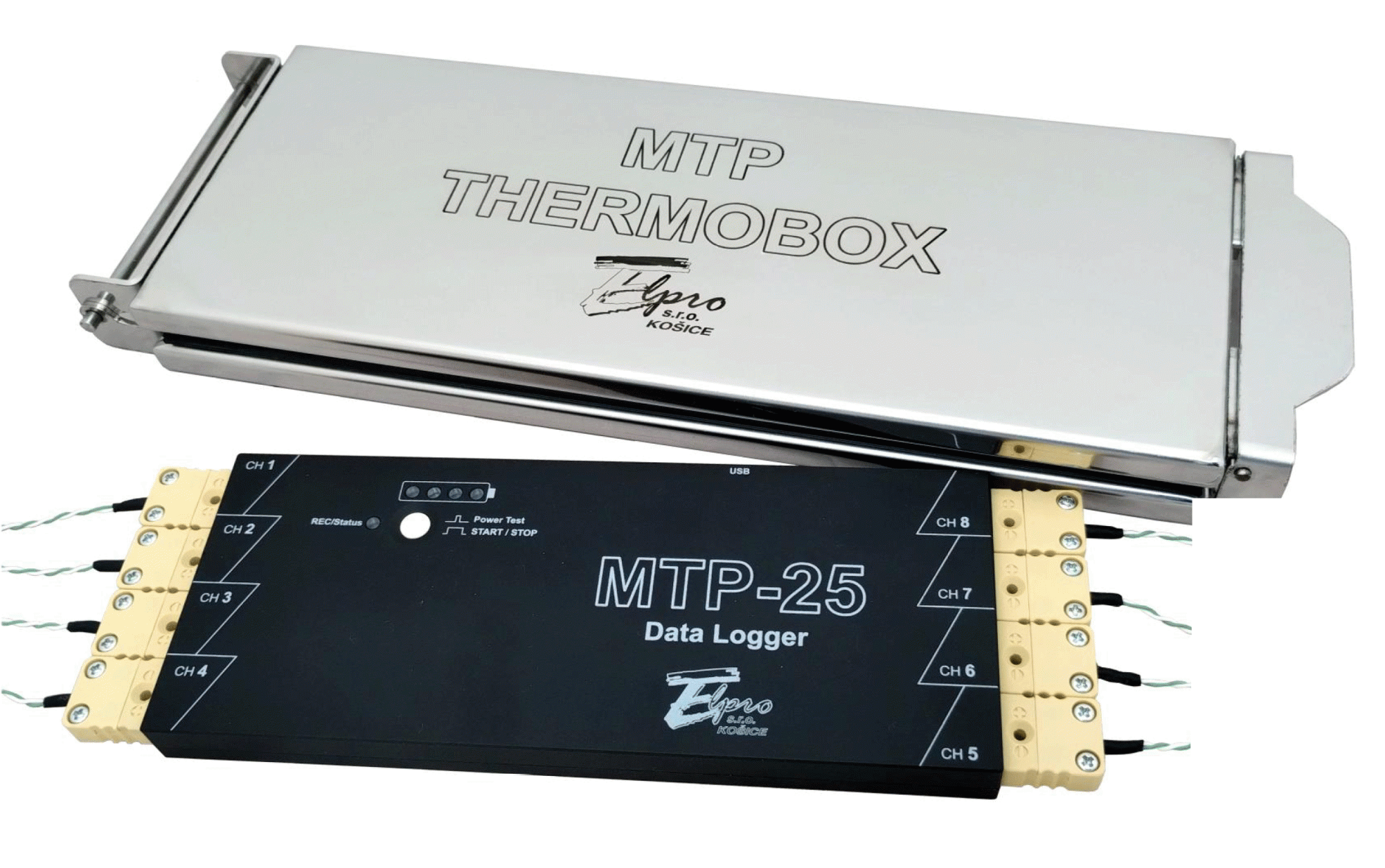

　               ＭＴＰ－２５

　MTP-25は、最大８点の温度を同時に測定・記録できる自律型デ バイスです。また、衝撃の経過を記録し、コンベアのスムーズな 動きもチェックできます。

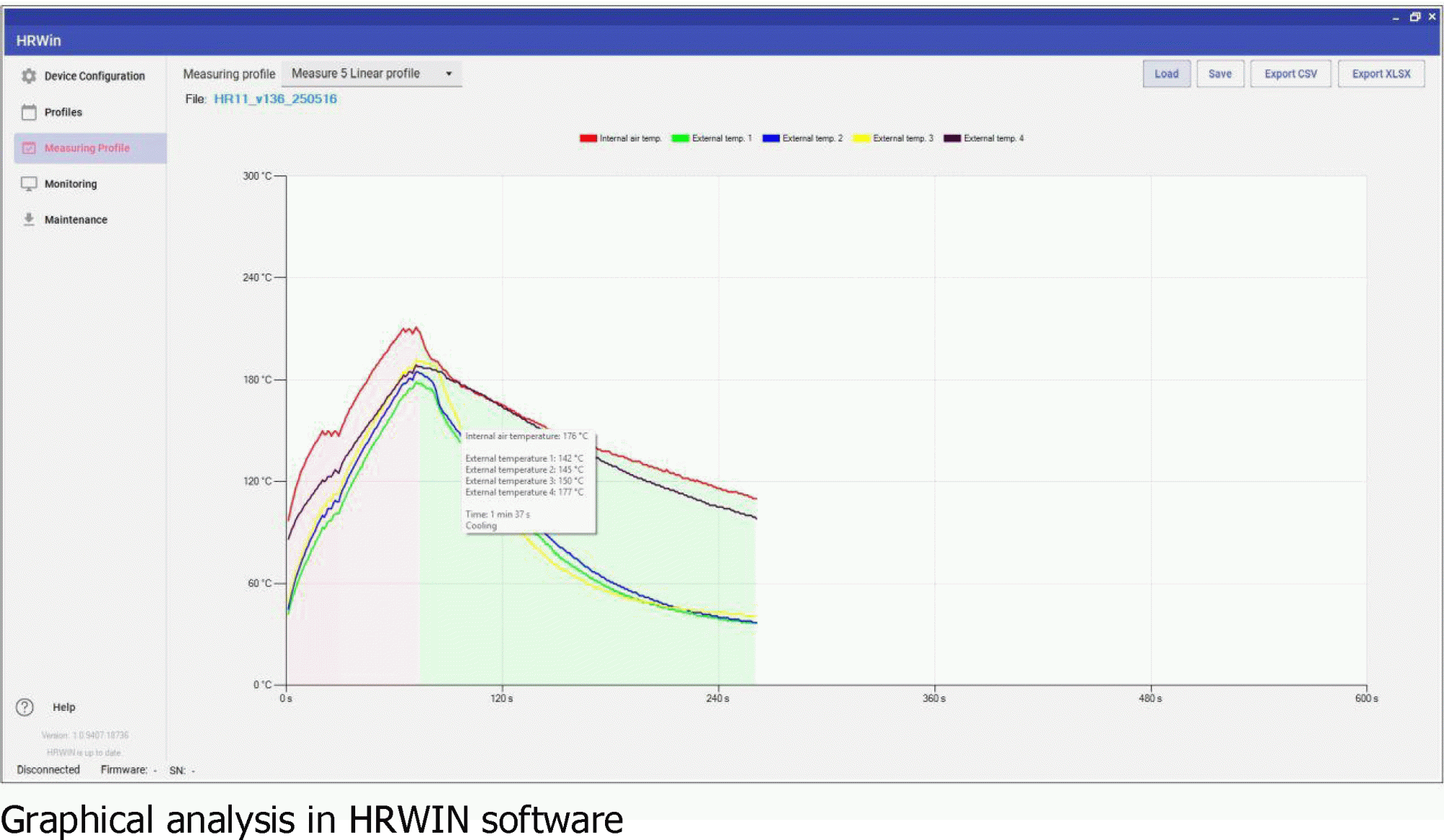

　パラメータ設定、解析、データ保存は、付属MTPWINＰＣプログ ラムによって行え、プログラムのグラフィカルインターフェイス は、個々のフェーズの時間、到達温度、温度の上昇／下降の急勾 配などの基本的なプロファイルデータを測定し、測定データから 測定レポートを印刷できます。
　主な用途は、はんだ付け中のリフロー内基板の直接温度計とし て使用でき、プロセスの不均一性や基板上の重要なポイントを検 出でき、はんだ付け装置の正しい温度プロファイル設定に役立ち ます。

☆　幅100mmの小型で、幅が狭いコンベアに取付可能 ☆　コンベアエラーを検出用の衝撃センサー内蔵 ☆　バッテリーフリー - 防爆仕様 ☆　サーモボックスの最高動作温度は300℃ ☆　データ保存分析用MTPWINグラフィカルソフトウェア付属 ☆　 8熱電対付きケース付属



データロガー大きさ(L x W x H)	169 x 68 x 13 mm
サーモボックス大きさ(L x W x H)	293 x 99 x 25 mm
サンプリング間隔	0.25秒～１分
測定温度範囲	0～300 ℃
測定誤差	0.5 %
分解能	0.1 ℃
最高測定温度	300 ℃
最高設置温度（除くサーモボックス）	85 ℃
充電	USB-C接続　約５分
