基板データ変換 受託
プリント基板（PCB）の製造では、設計から製造、組立、検査に至るまで、各工程間で設計情報を正確に伝達することが極めて重要です。これを実現するために、業界では電気的・機械的・部品情報を定義し、CADやCAMシステム、製造装置間でやり取りできるようにするための標準化されたデータフォーマットが使用されています。その中にはGerber,Excellon,DXF,IPC-D-355/356などのよく知られている形式だけでなく、日本ではあまり一般的にではない他の形式もあります。必要なデータの不足、及びエラーが試作時間が大幅に延期させる可能性があります。専用ソフトウェアを使用して、データ作成、フォーマット変換とエラー訂正を行います。
DXF-GERBER 変換

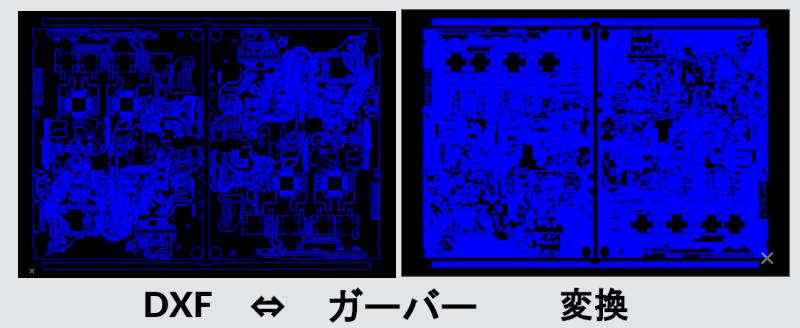

DXF形式とGerber形式はどちらも電子機器や製造業界で広く使用されていますが、本来は全く異なる目的で作成されました。この根本的な目的と構造の違いこそが、DXFとGerber間のデータ交換が簡単ではなく、ロスレスで行われない主な理由です。より詳しく言うと、変換の時に次のようなよく知られた問題がしばしば発生します。
- 欠落または位置ずれのあるフィーチャ
- 線幅の誤り
- テキストまたはドリル情報の消失
- データの誤差
- 意図しない隙間や重なり
- 線データがポジ・ネガポリゴンに変換されない
上記の問題をすべて解決するには、専用の CAM ソフトを使用してデータを編集を行います。
設計と製造をつなぐ「確実なデータ変換」。
DXF–Gerber変換のプロフェッショナルサービスが、
精密・高速・高信頼のデータ出力で、現場の効率を最大化します。
詳細についてお問い合わせください。

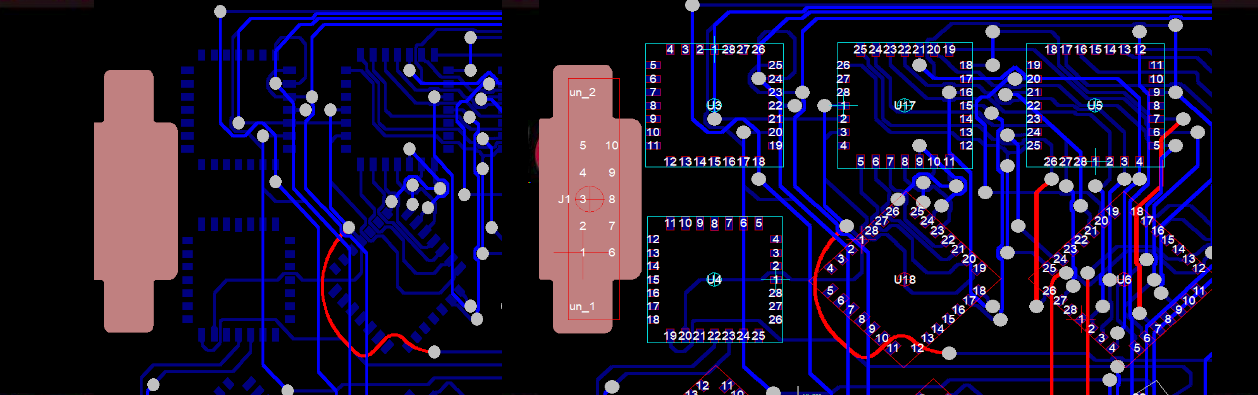

Gerberデータ 実装データ・ネットリスト生成
Gerberデータ から IPC2581 ODB＋＋データ生成
