ePRONICS 導電ペースト配線印刷

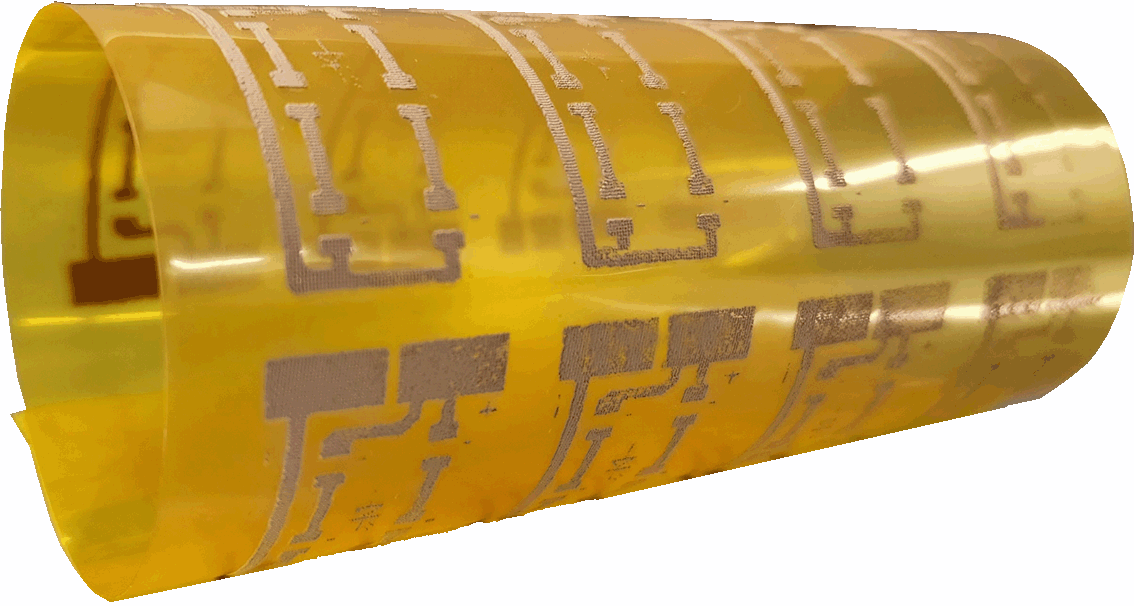

フレキシブル配線板

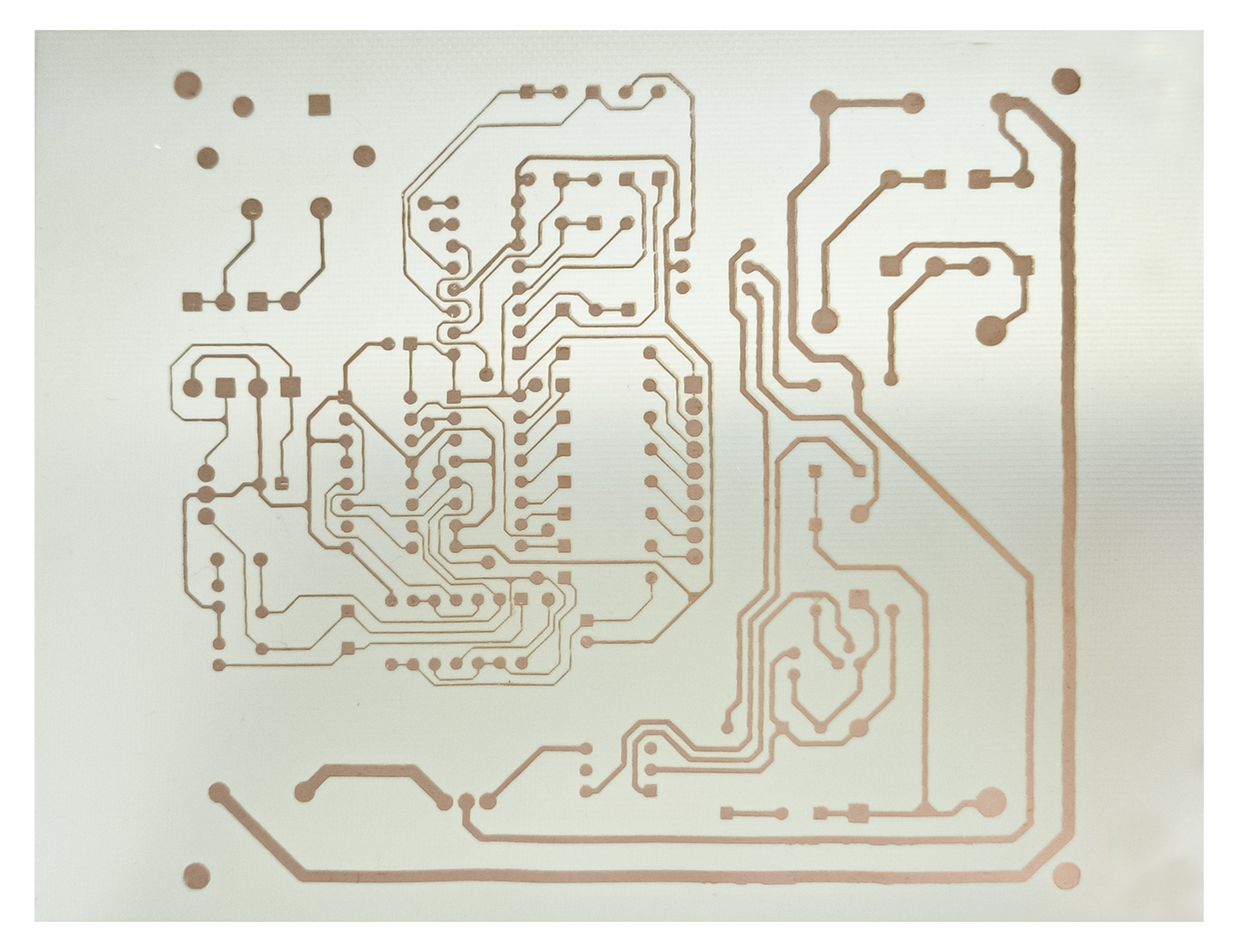

廃液無し切屑なしで、普通紙、ゴム板、アクリル板、ガラエポ板、フレキ板などの厚みを問わない幅広い材料に、硬度の制限なく両面配線基板／片面配線基板を作成できる、導電ペースト配線印刷セットです。

ゴム板3ｍｍ厚配線板

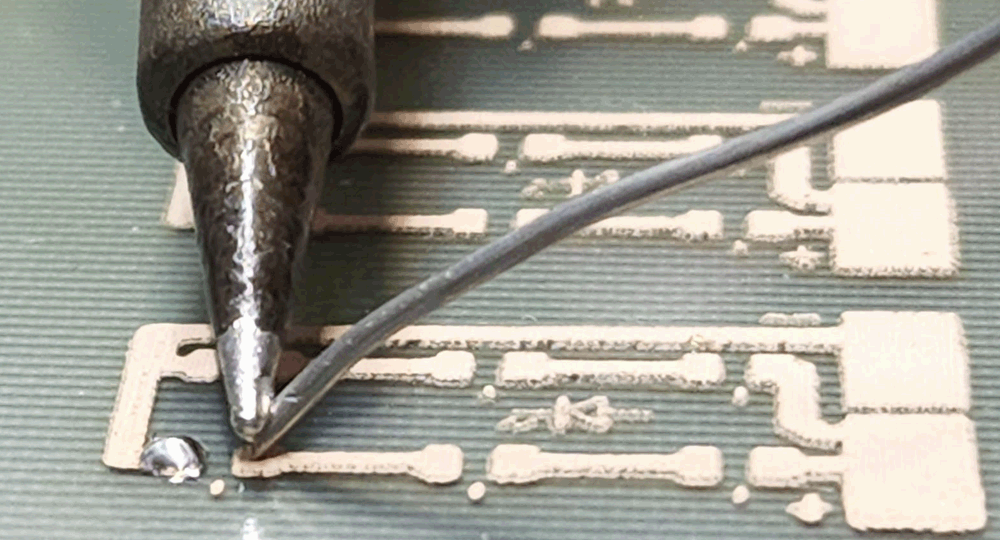

はんだ付け可能

eZPRINT　特長

☆　材料を問いません。 　☆　厚板や折り曲げ可能の配線板を手軽に作製できます。 　☆　ウレタンなど弾性ある材料に配線も可能。 　☆　ハンダ付けが出来ます。 　☆　廃液無し切屑なし、安全な配線板作製。 　☆　多面配置が可能。 　☆　専門知識不要です。 　☆　CADデータのみでなく、手書きパターンやビットマップなど画像データも使用可能です。 　☆　部品実装を容易にする記号やシルク文字を、上書き印刷できます。 　☆　オプションでA4サイズ以上も可能です。 　☆　低初期費用・ 低作製コスト。

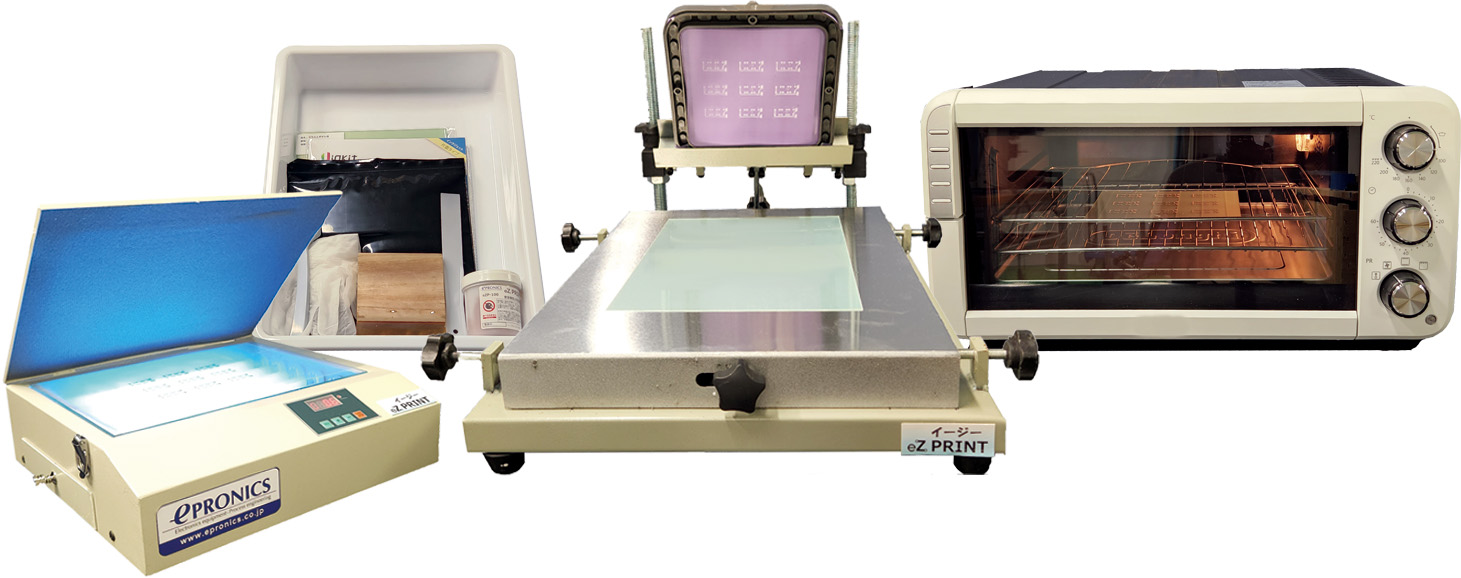

卓上露光機（フレーム付）　　1台 シルク版　　　　　　　　　　1式 卓上印刷機　　　　　　　　　1台 印刷用付属品　　　　　　　　1式 導電ペースト　　　　　　　　1式 卓上コンベクションオーブン　1台

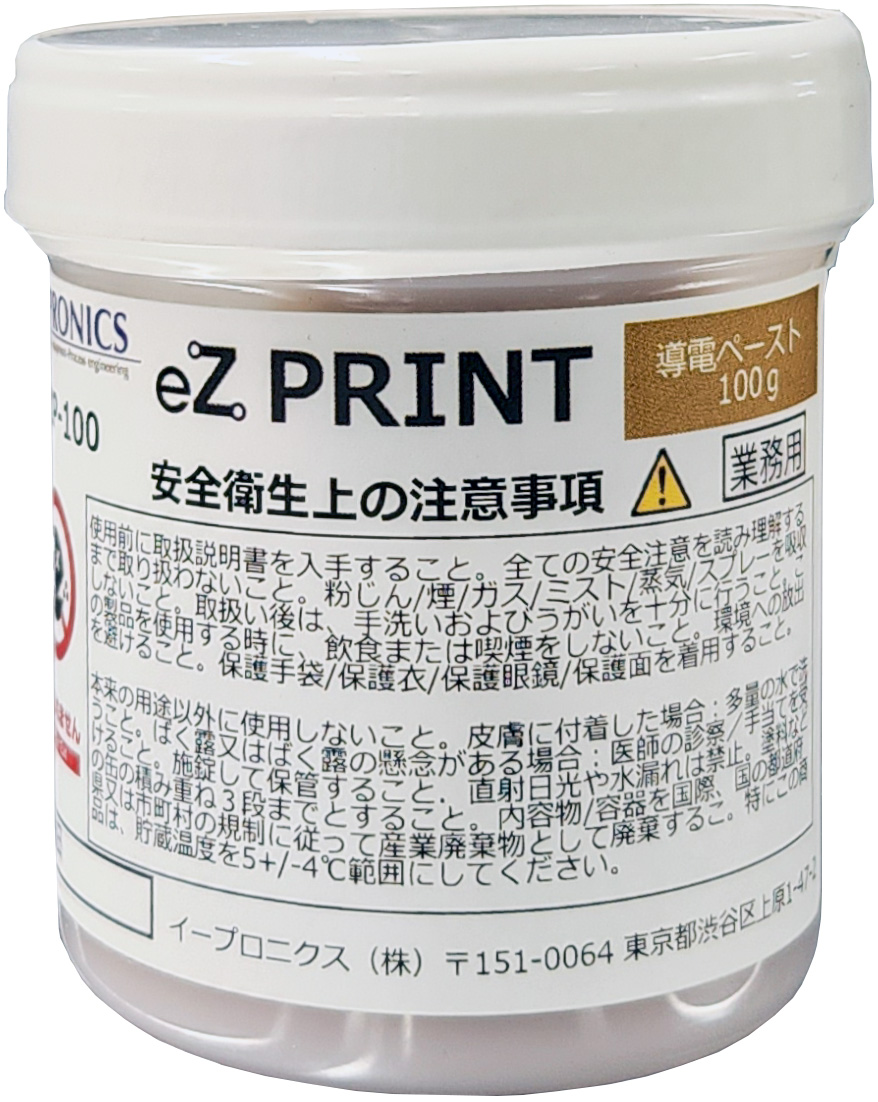

銅導電ペースト EDP-100

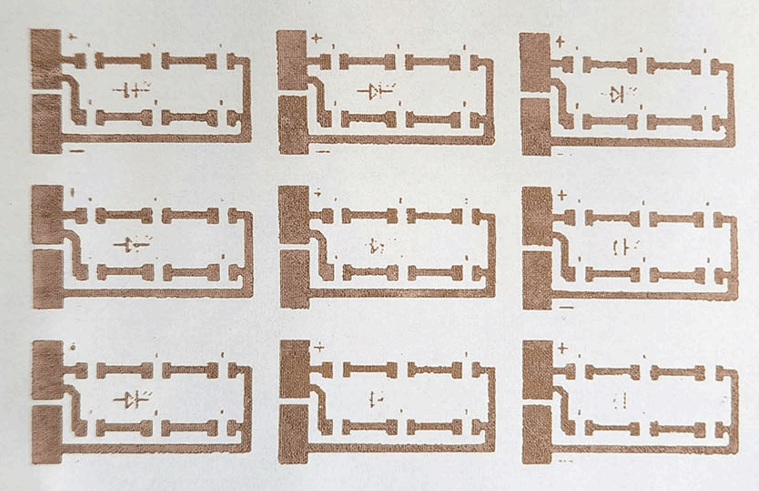

普通紙配線板　多面配置例

導電ペーストEDP-100　技術データ

性状	ペースト
色相	茶色
体積抵抗値	５ｘ10-4Ω・cm以下
密度	4
粘度	45Pa・S
はんだ濡れ性	230° 3秒浸漬、良好
硬化温度	140℃～
シェルフライフ	製造後６か月（5℃～10℃）
危険物区分	非危険物



配線板作製手順

片面配線板作製

1. 原稿データ作成　Windowsのペイントなどのアプリケーションでの作画や ＯＰＵＳＥＲなど自動配線/半自動配線/手動配線の機 能があるＰＣＢレイアウタＣＡＤで、配線パターン原稿データを作成し、お手持ちのプリンタで印刷します。

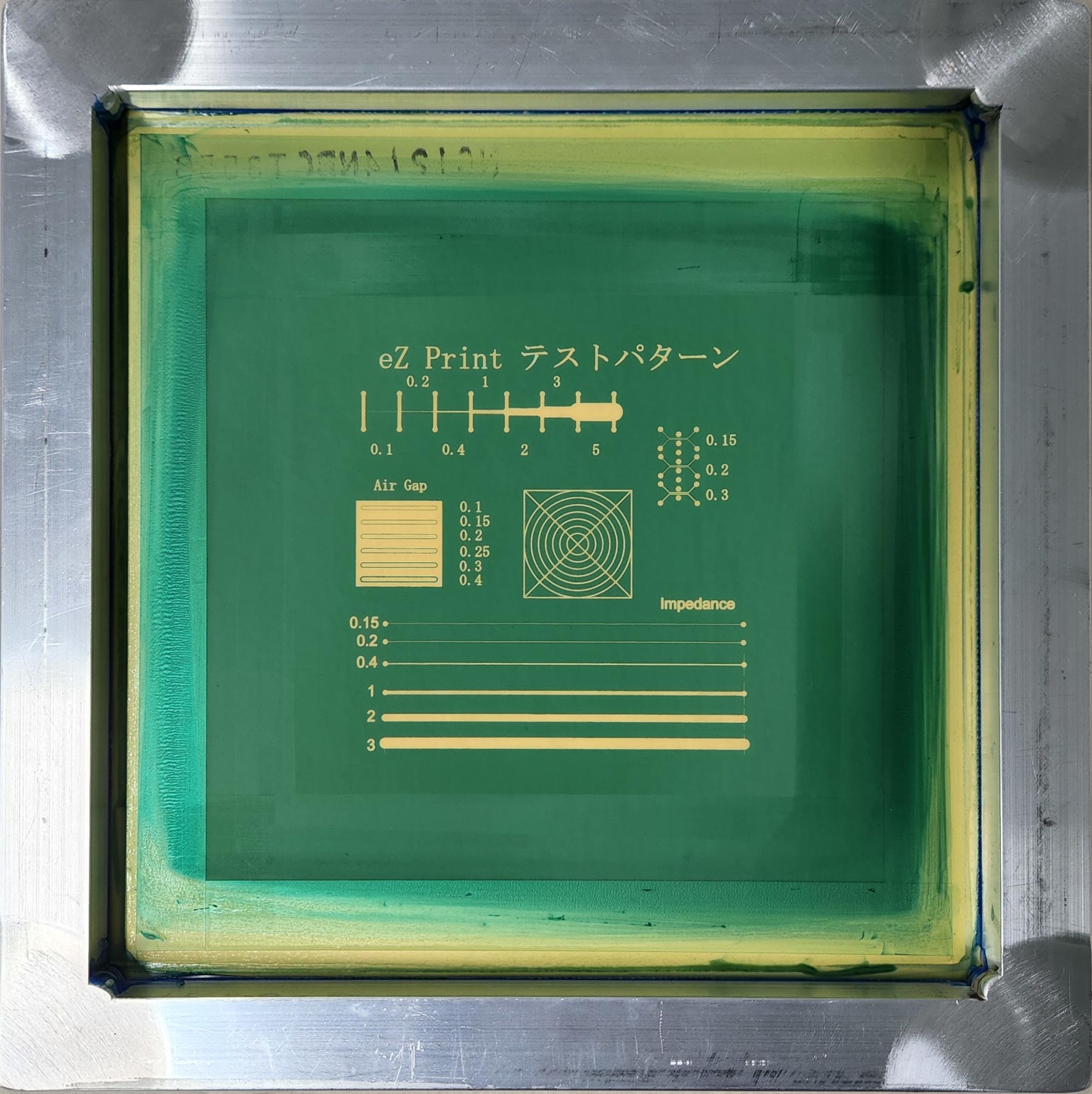

2. 露光版作成　付属露光機で付属フレームにシルクを取付け、原稿を露光し版を作成します。
3. 配線板印刷　付属印刷機に露光作成した付属フレームシルク版を取付、配線板基材に付属インクで配線を印刷します。
4. インク硬化　付属コンベクションオーブンで、印刷した配線板のインクを加熱硬化します。
5. 切断　薄板はカッターやハサミなどで、厚板はルーター式基板加工機や基板カッターで、外形を切断し回路配線板の完成です。

両面配線板作製

原稿データ作成　Windowsのペイントなどのアプリケーションでの作画や ＯＰＵＳＥＲなど自動配線/半自動配線/手動配線の機能があるＰＣＢレイアウタＣＡＤで、フィデシャルマーク付きで両面の配線パターン原稿データを作成し、お手持ちのプリンタで印刷します。 表面露光版作成　付属露光機で付属フレームにシルクを取付け、原稿を露光し版を作成します。 表面配線板印刷　付属印刷機に露光作成した付属フレームシルク版を取付、配線板基材に付属インクで配線を印刷します。 インク硬化　付属コンベクションオーブンで、印刷した配線板のインクを加熱硬化します。 導通穴穴あけ　印刷した配線板に、ルーター式基板加工機などを使い、導通穴をあけます。 裏面露光版作成 付属露光機で付属フレームにシルクを取付け、原稿を露光し版を作成します。 裏面配線板印刷　付属印刷機に露光作成した付属フレームシルク版を取付、フィデシャルマークに合わせ、配線板基材に付属インクで配線を印刷します。 インク硬化　付属コンベクションオーブンで、印刷した配線板のインクを加熱硬化します。 切断　薄板はカッターやハサミなどで、厚板はルーター式基板加工機や基板カッターで、外形を切断し回路配線板の完成です。

穴あけ切断に、あると便利な ルーター式基板加工機　A436RV
